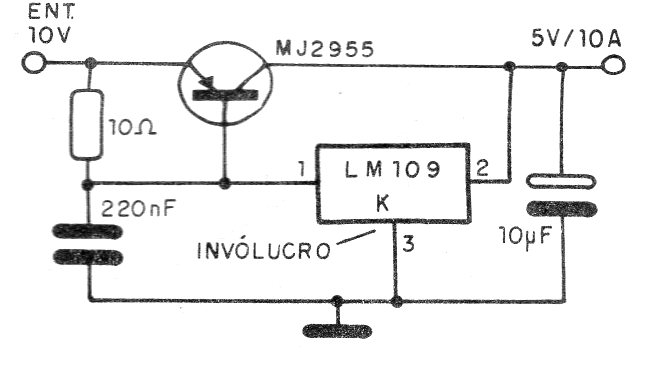

Este regulador simples fornece uma tensão de 5 V com corrente até 10 A. O transistor deve ser dotado de excelente dissipador de calor. O circuito integrado LM109 é pouco comum atualmente, mas podem ser usados reguladores equivalentes de 3 terminais como o 7805.
| Clique na imagem para ampliar |
