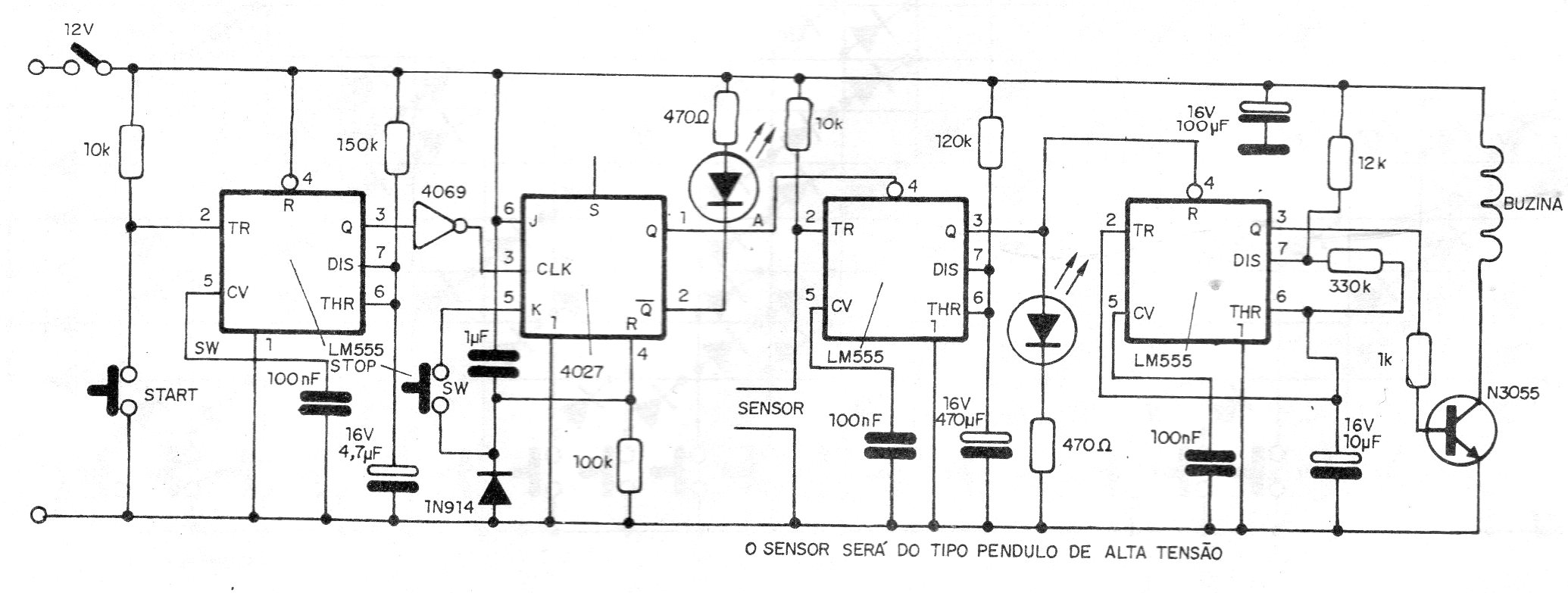

Este circuito utiliza um sensor de pêndulo. O circuito foi encontrado numa documentação de 1992 e tem por fase diversos flip-flops CMOS. O circuito ativa um relé com diversas temporizações que dão tempo ao proprietário para sair do veículo e trancá-lo e depois entrar e desarmar o alarme. O transistor que aciona a buzina deve ser montado em radiador de calor.
