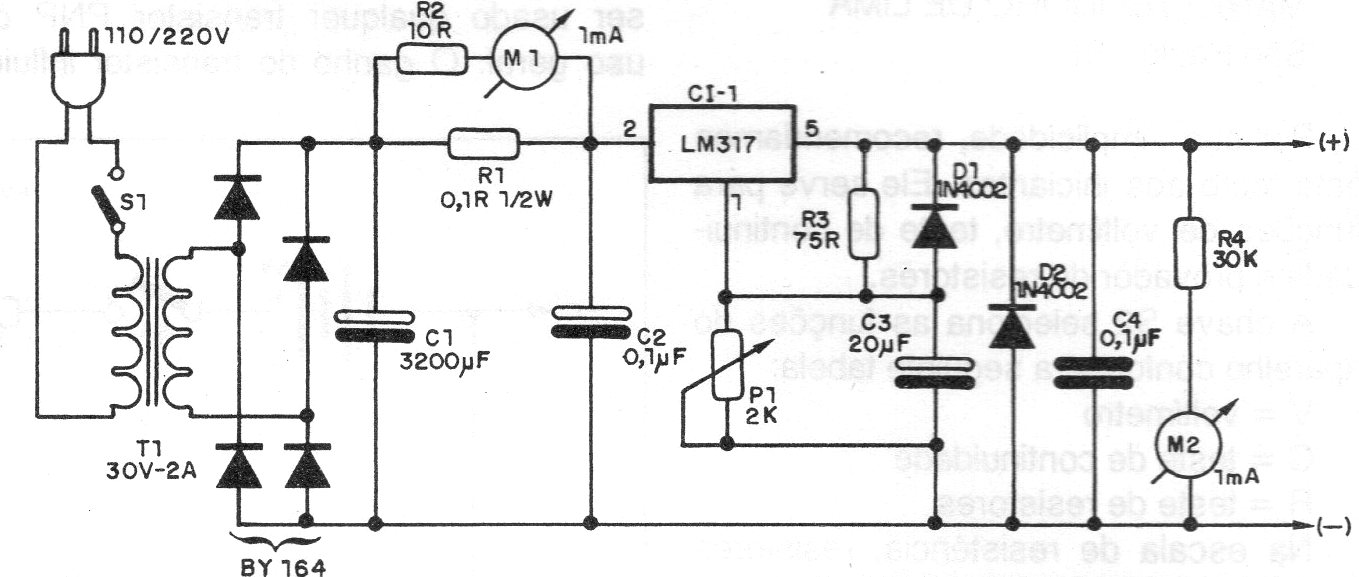

Este circuito de fonte convencional de fonte com o LM317 foi encontrado numa publicação de 1987 e sua corrente é determinada pelo CI que na verdade é um pouco maior do que 1 A. O circuito integrado regulador deve ser dotado de um bom dissipador de calor e a fonte inclui medidores de tensão e de corrente.
| Clique na imagem para ampliar |
