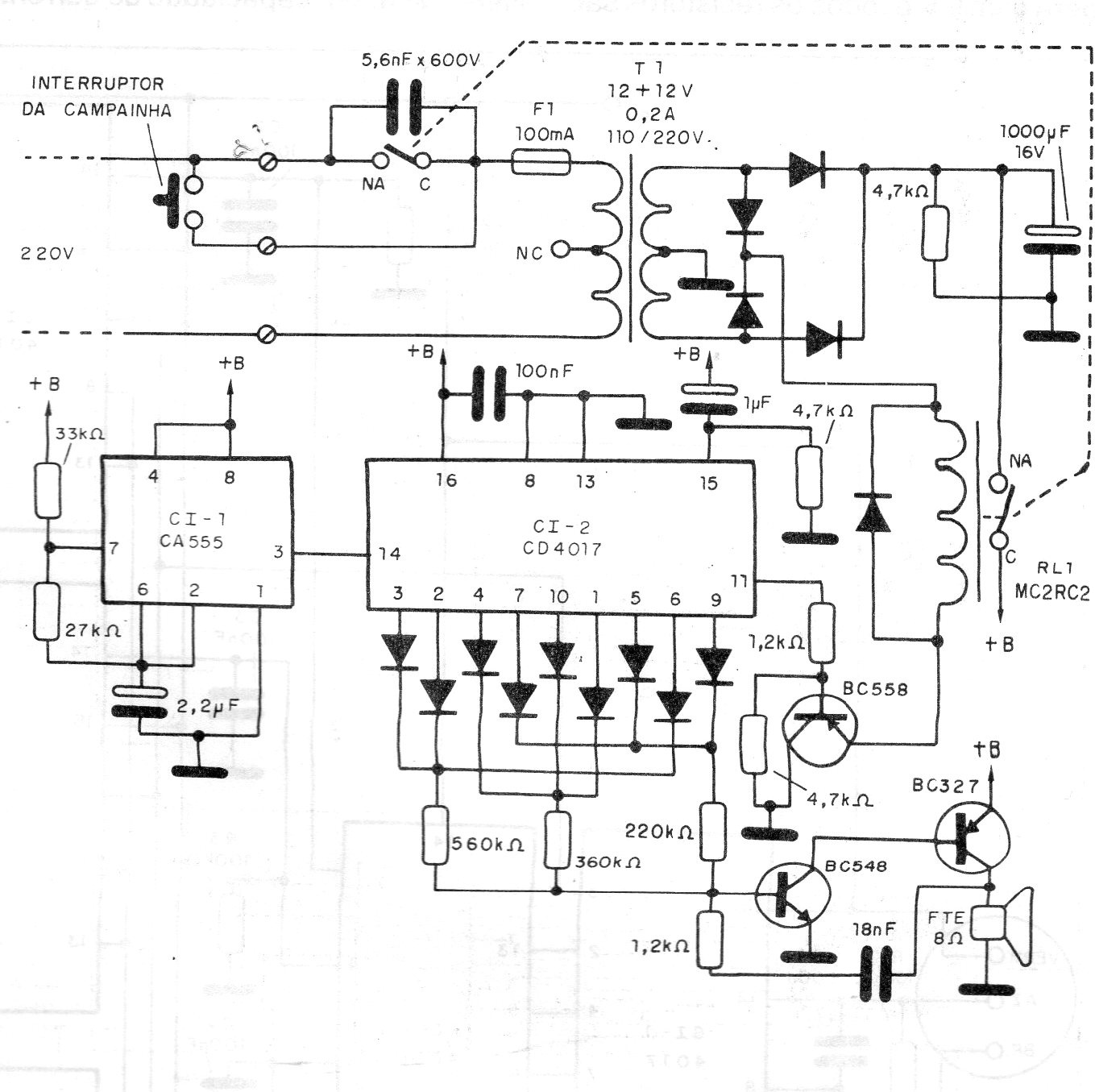

Encontramos este circuito numa documentação de 1992. Quando o botão é pressionado, o circuito produz uma sequência de notas musicais determinada pelo sequenciador com o integrado 4017. O tom principal depende do capacitor junto ao oscilador e as notas são das pelos resistores junto a matriz de diodos. O circuito já inclui sua fonte de alimentação.
