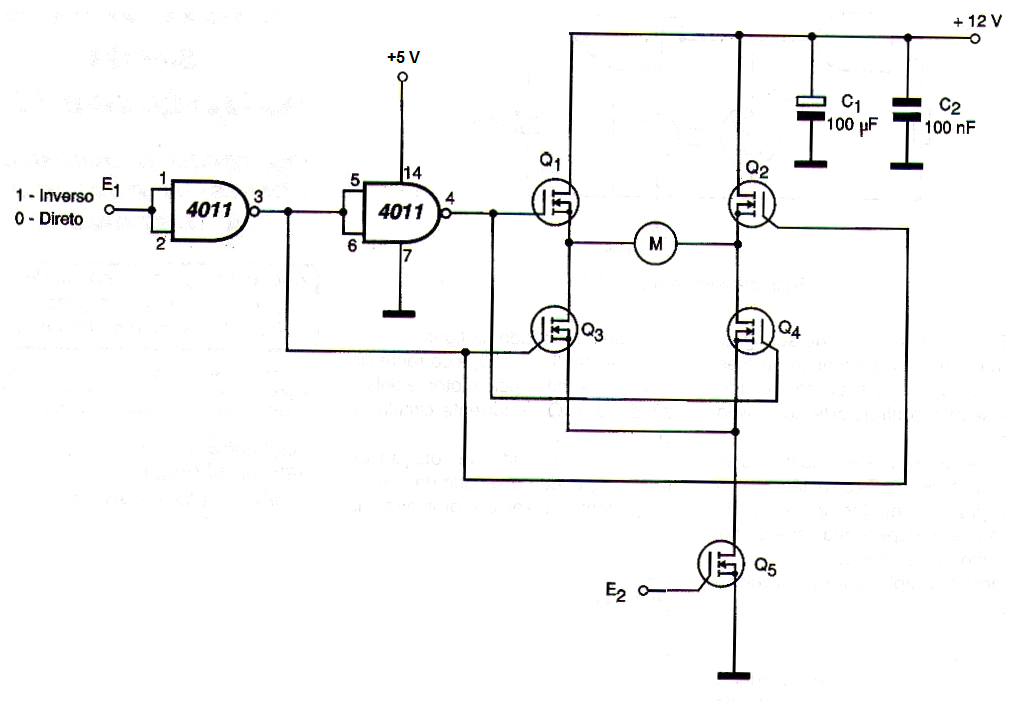

Este4 circuito é uma variação do anterior, contando com uma entrada de controle PWM que deve ter sinais de pelo menos 5 V. Se houver dificuldade de excitação com o microcontrolador usado e o MOSFET escolhido deve ser usada uma etapa adicional alimentada por 12 V com um transistor bipolar, por exemplo. Isso também é válido para as saída do CI de controle de sentido de rotação.
