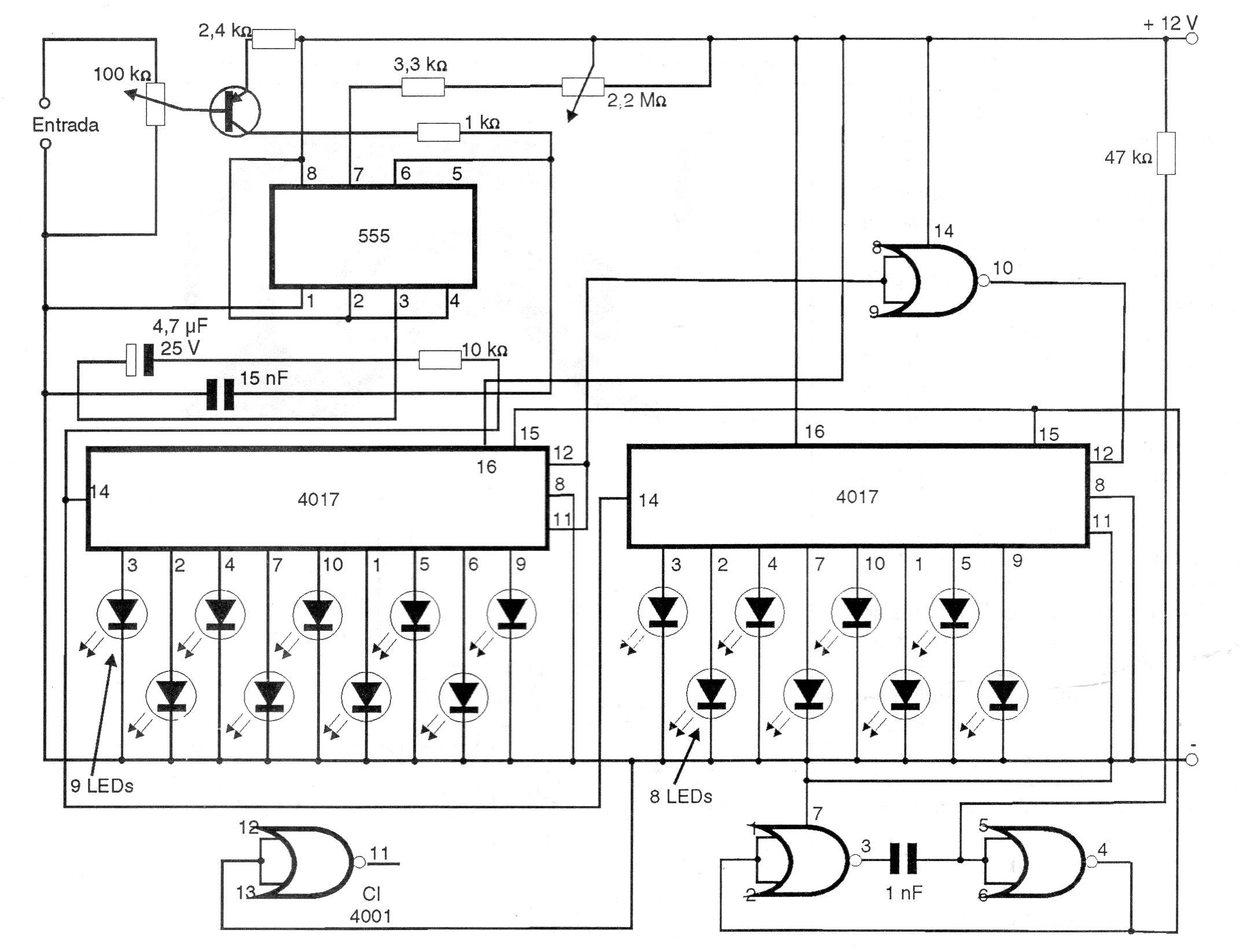

Este circuito de VU tem um efeito diferente dado pelo uso de dois 4017. O circuito é de uma documentação de 1997 sendo ligado na saída de qualquer amplificador. No projeto original não se previu uma proteção de entrada que seria recomendável. Pode ser usado um resistor de 1k em série com a base do transistor ou a entrada. O circuito original foi projetado para ser usado na carro mas deve funcionar com tensões de 5 a 12 V.
| Clique na imagem para ampliar |
