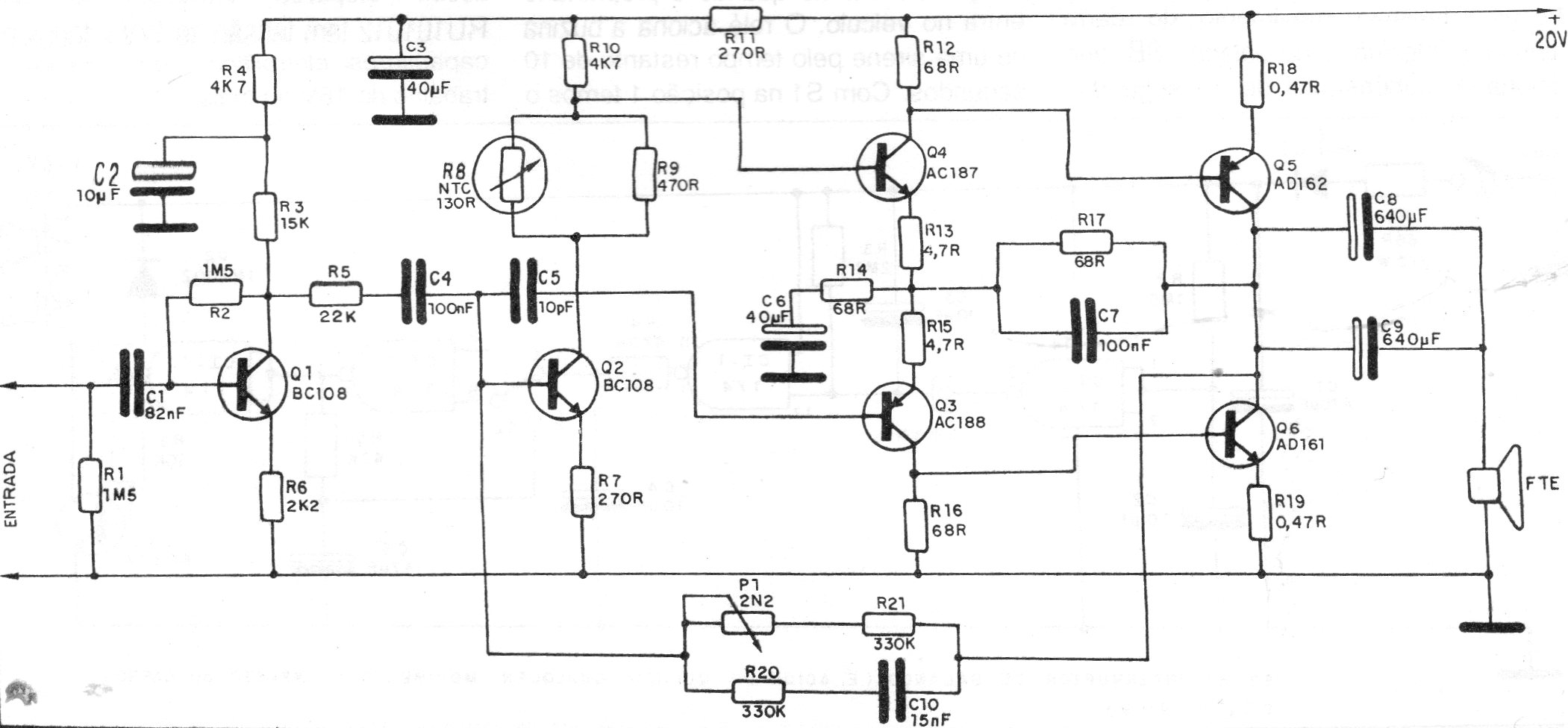

Encontramos este amplificador convencional com transistores complementares numa documentação de 1987. O circuito deve ser alimentado por fonte de pelo menos 2 A e os transistores de saída devem ser dotados de bons dissipadores de calor. O NTC faz a estabilização da corrente de repouso, ajustada em P1. Os transistores de saída e os AC são pouco comuns hoje, mas podem ser testados tipos como os BD135, BC136 em seu lugar com alteração de alguns resistores de polarização.
