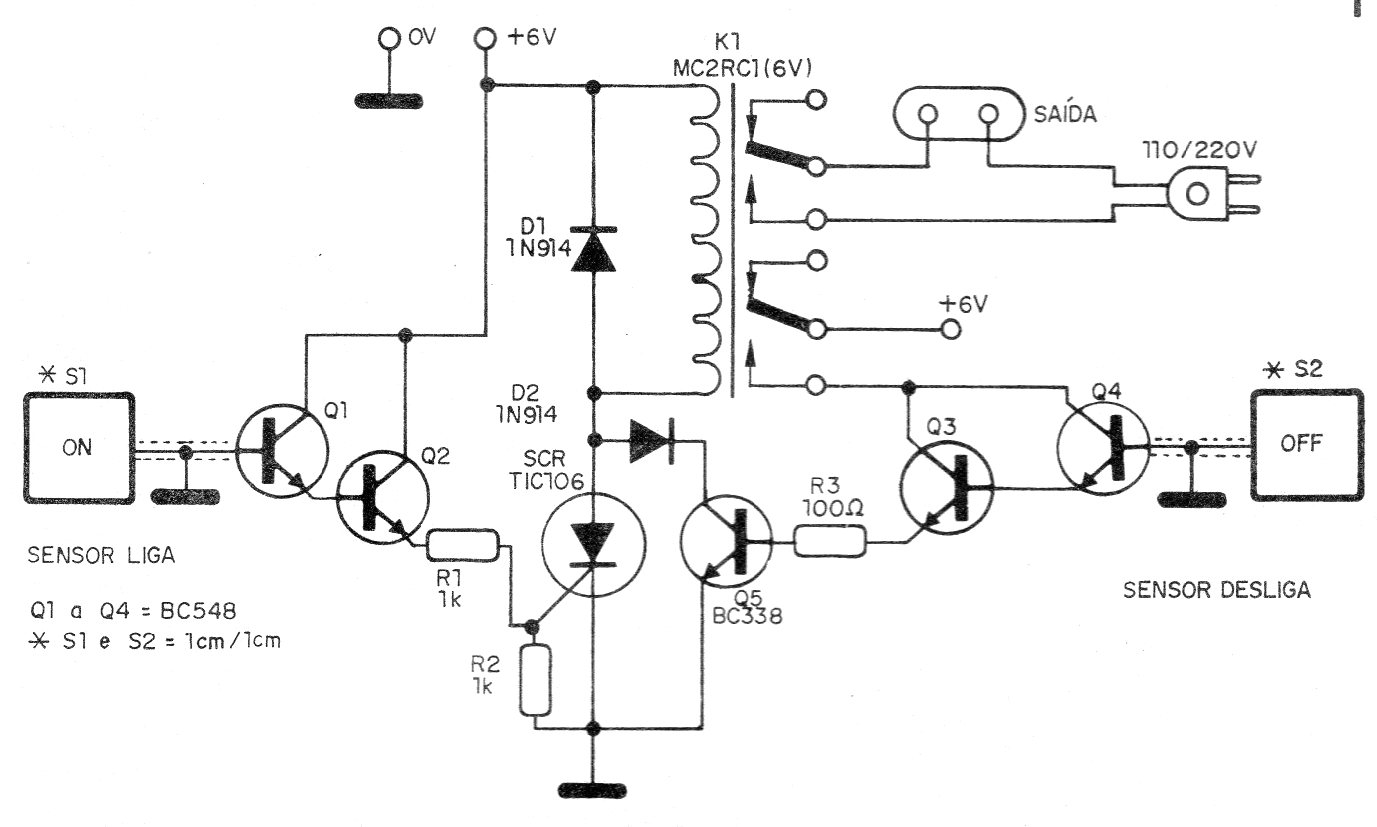

Este circuito biestável de chave de toque foi encontrado numa publicação de 1992. Um toque no primeiro sensor dispara o SCR ativando o relé que controla a carga. Com um toque no segundo sensor, o SCR é desligado e o relé abre seus contatos desligando a carga. O circuito deve ser alimentado por tensão de acordo com o relé vinda de fonte com transformador.
| Clique na imagem para ampliar |
