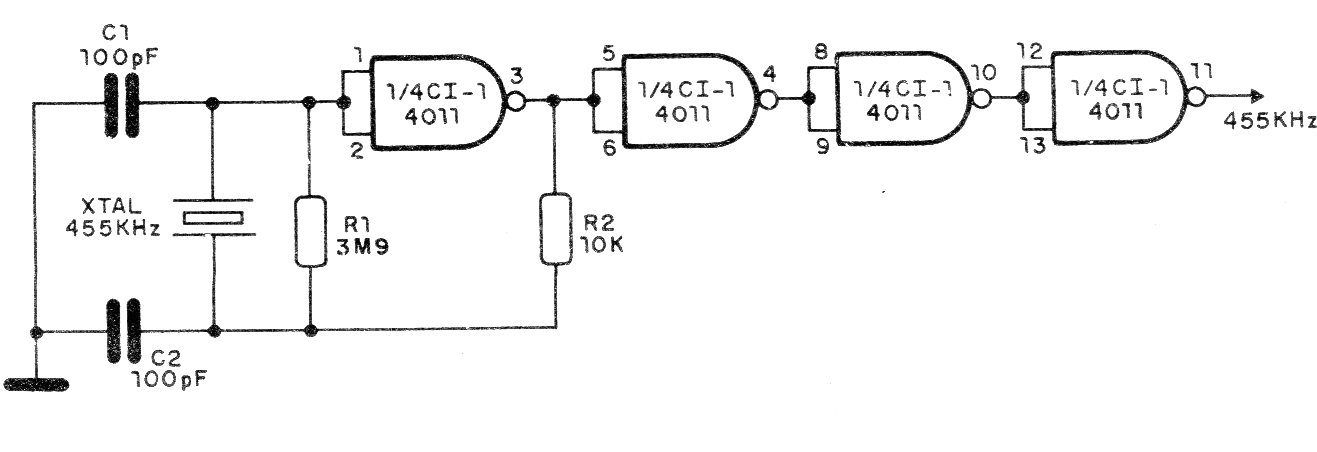

Encontrado numa publicação de 1988, este circuito oscilador com cristal de 455 kHz serve para a calibração de rádios AM. O circuito tem boa intensidade de sinal e as harmônicas servem para calibração de outros circuitos de RF. O circuito pode ser alimentado por tensões de 3 a 12 V aplicadas aos pinos 14 (+) e 7 (-) do circuito integrado.
| Clique na imagem para ampliar |
