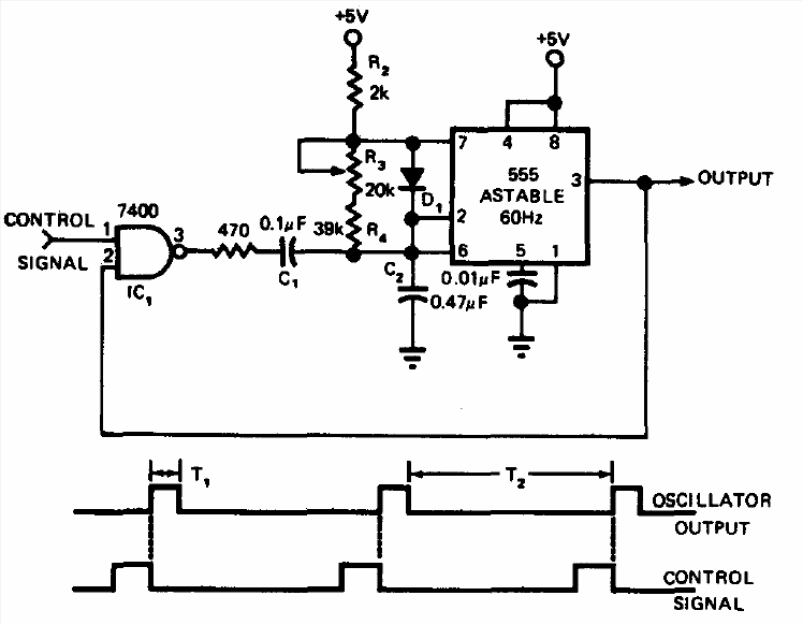

Este circuito produz sinais controlados por uma porta externa, por exemplo uma saída de um Arduino ou outro microcontrolador. A frequência depende do sinal de controle e do oscilador segundo os tempos indicados no diagrama de tempos. O ajuste da frequência é feito pelo trimpot de 20k ou 22k.
