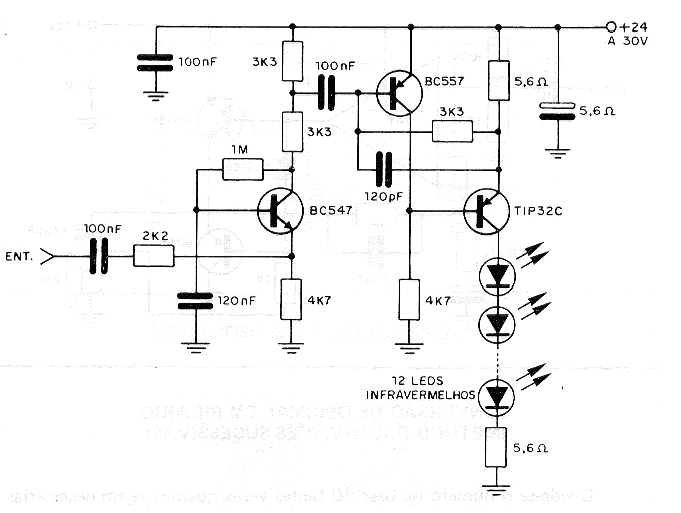

Este circuito consiste num modulador para transmissão de dados ou outro tipo de informações até 200 kHz, usando até 12 LEDs infravermelhos ligados em série. O circuito deve ser alimentado por tensões entre 24 V e 30 V e o transistor de potência precisa ser montado num bom radiador de calor. Observamos que existem soluções mais modernas que operam com tensões mais baixas para este tipo de circuito, inclusive algumas bem mais rápidas. Podemos usar este circuito para transmitir dados ou sinais PWM a partir de um microcontrolador. Veja Shields receptores para este circuito nesta seção.
| Clique na imagem para ampliar |
