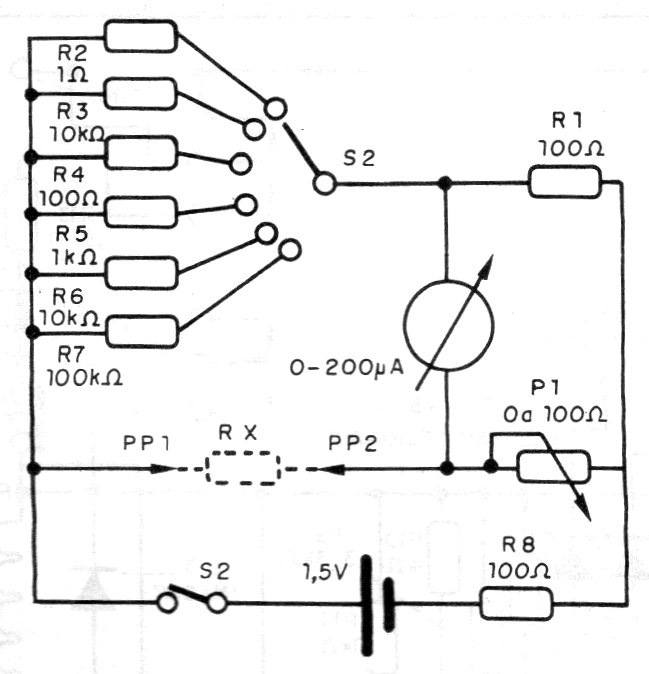

O circuito abaixo mostra como se elaborar uma ponte de medida de resistências (Wheatstone) simples usando um VU-meter de 200 uA comum. O circuito é alimentado por uma pilha e P1 ajusta o instrumento para o equilíbrio nas diversas faixas de resistências.
