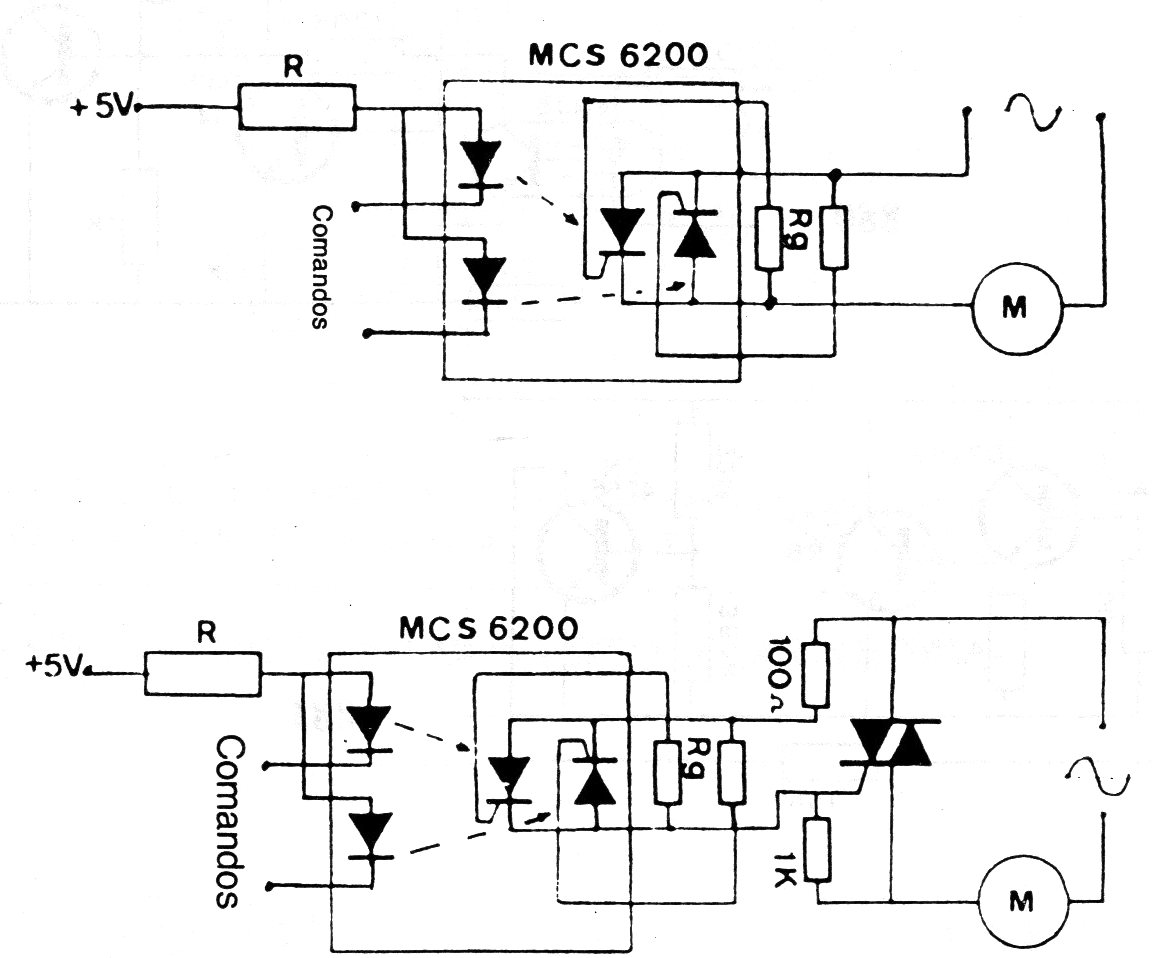

Este shield pode ser controlado por tensões positivas ou negativas do sensor funcionando como um controle bidirecional de motores. O acoplador com dois diodos emissor e dois foto-SCRs não é comum em nossos dias, mas a configuração pode ser simulada com dois opto-acopladores separados. O circuito é de uma documentação dos anos 70.
