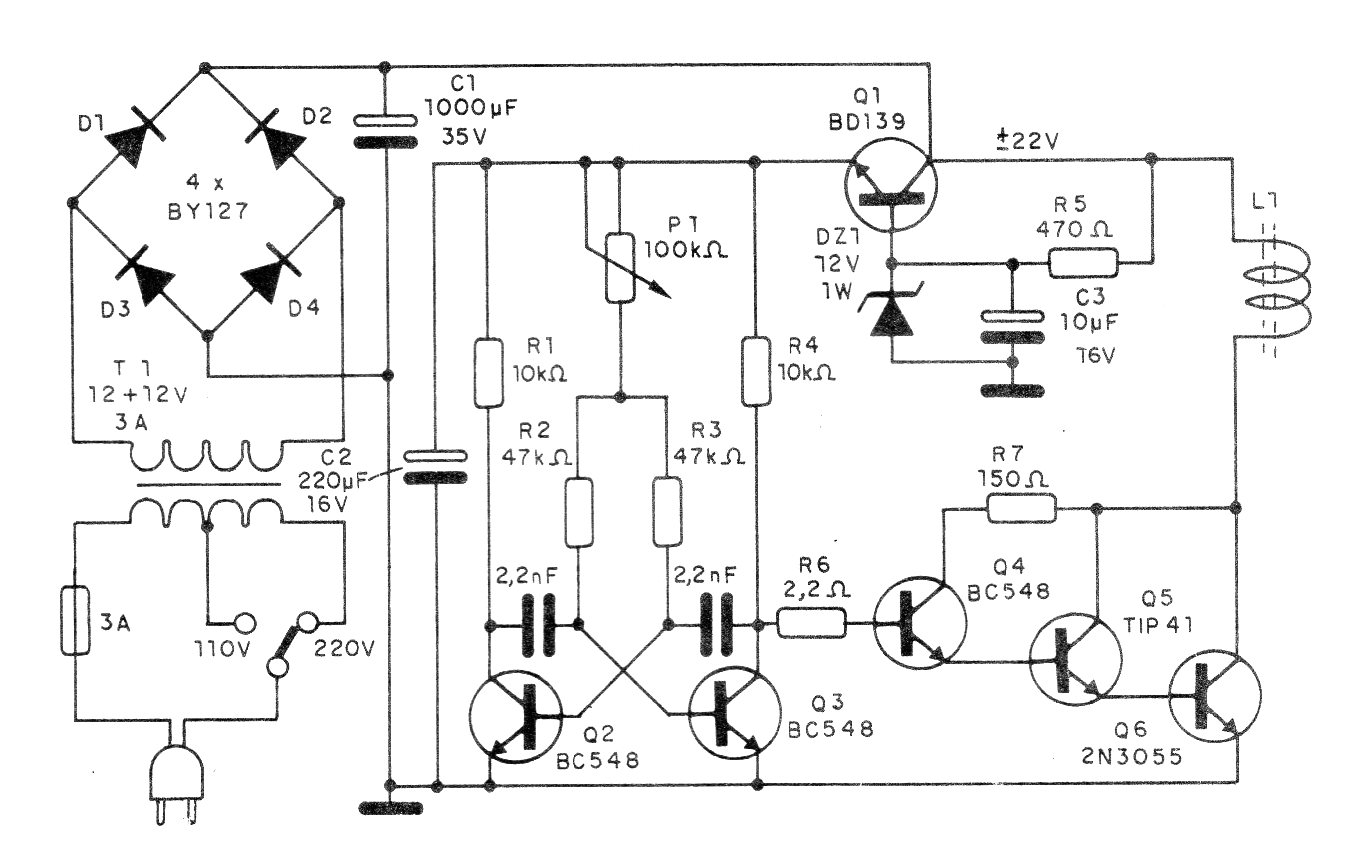

Os transformadores de saída horizontal ou flyback não mais são usados atualmente, pois apareciam apenas nos equipamentos com cinescópios para gerar alta tensão. No entanto, se o leitor quiser provar algum para uma montagem experimental de alta tensão, pode usar este circuito encontrado numa documentação de 1992. A bobina deve ser enlaçada com 5 ou 6 espiras na parte exposta do núcleo. Acionando o circuito deve haver a produção de alta tensão. O 2N3055 deve ser dotado de dissipador de calor.
| Clique na imagem para ampliar |
