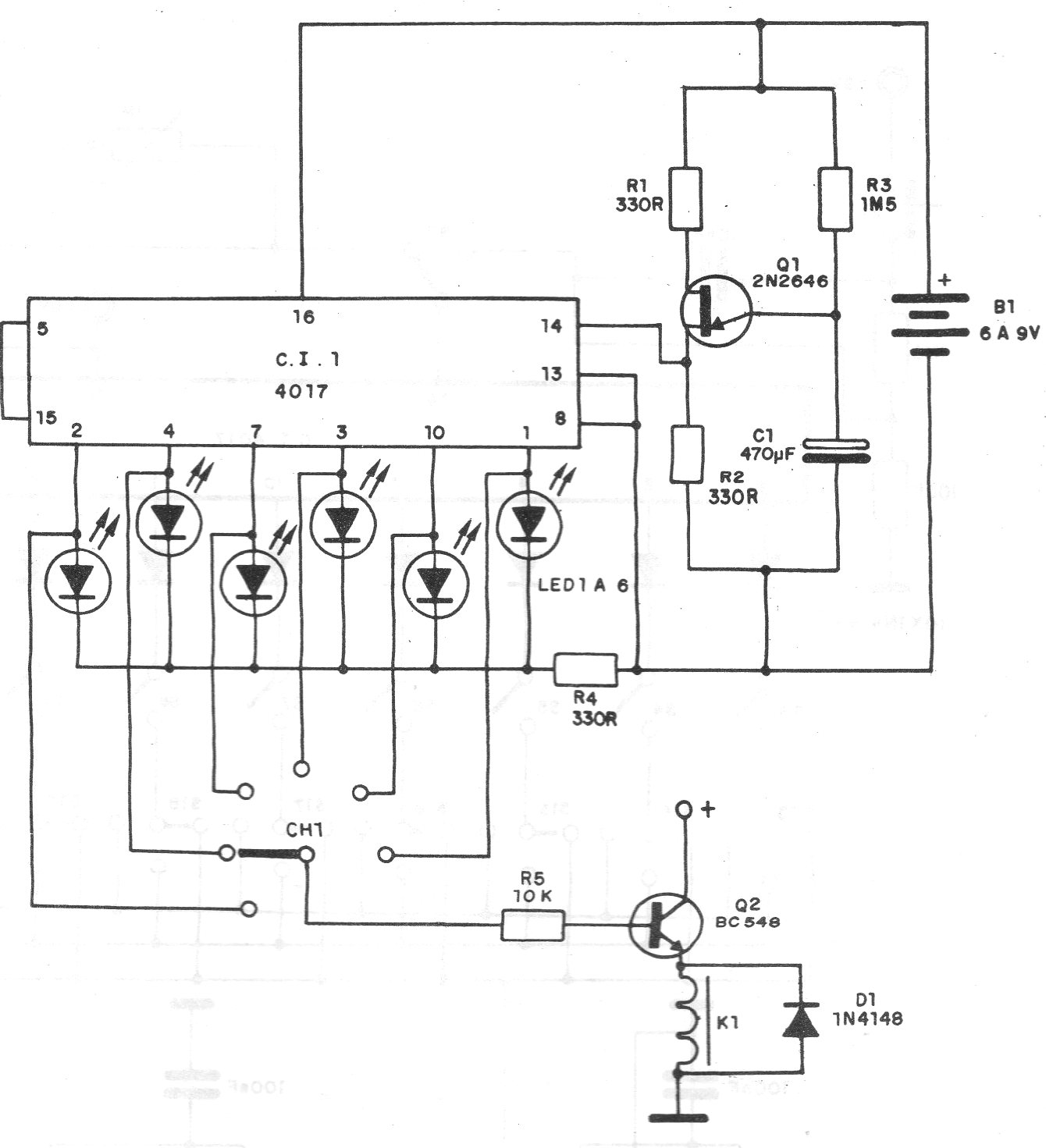

Encontramos este circuito numa documentação de 1987. O circuito tem os tempos selecionados pelas chaves e seu acionamento sequencial é monitorado pelos LEDs. O tempo de cada passo de temporização é dado pelo circuito unijunção, podendo C1 ser alterado conforme a vontade do montador. A tensão de alimentação de 6 a 12 V deve ser escolhida de acordo com o relé utilizado.
| Clique na imagem para ampliar |
