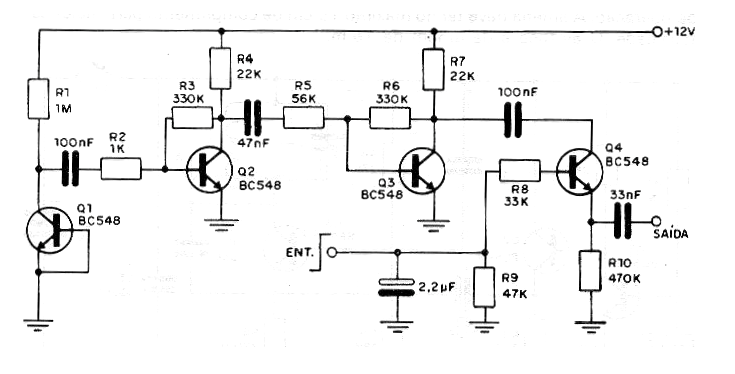

Quando um pulso é aplicado à entrada deste circuito, o sinal que se obtém na saída corresponde ao som de prato de uma bateria. Com isso, podemos usar este circuito como base de um interessante projeto de bateria eletrônica controlada por microcontrolador, ou ainda como campainha ou dispositivo de chamada com som diferente. É claro que o sinal precisa ser aplicado à entrada de um amplificador de áudio. O pulso de disparo pode vir da saída de 5 V de um Arduino.
| Clique na imagem para ampliar |
