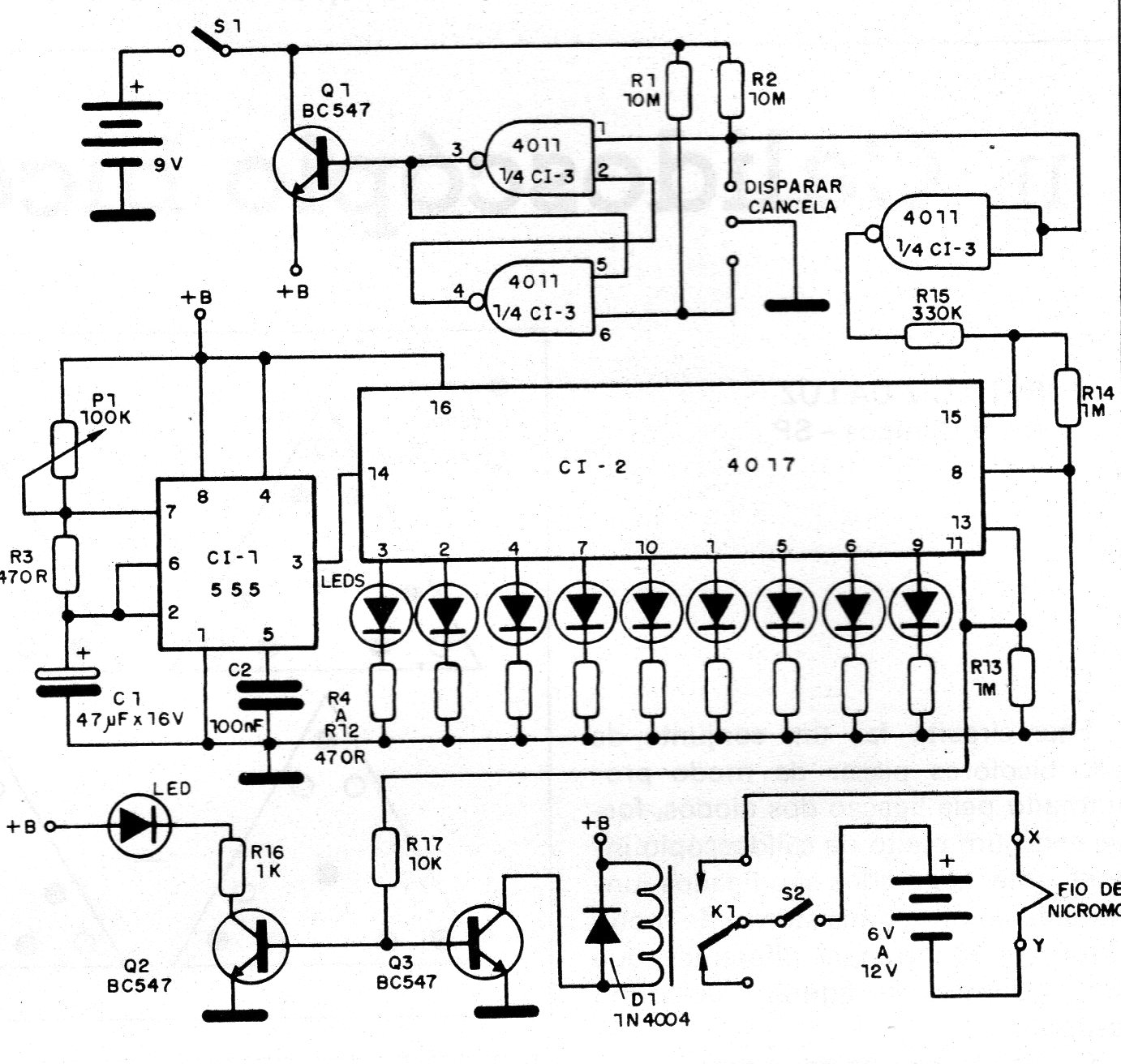

Este circuito, de uma publicação de 1988, consiste num timer que aciona um relé no final de uma programação de tempo, e depois do acionamento sequência de LEDs indicadores. O relé é usado para controlar o sistema de ignição de um pequeno foguete. A contagem regressiva tem sua velocidade ajustada pelo potenciômetro P1. O sistema de ignição é um filamento de nicromo alimentado por pilhas grandes.
| Clique na imagem para ampliar |
