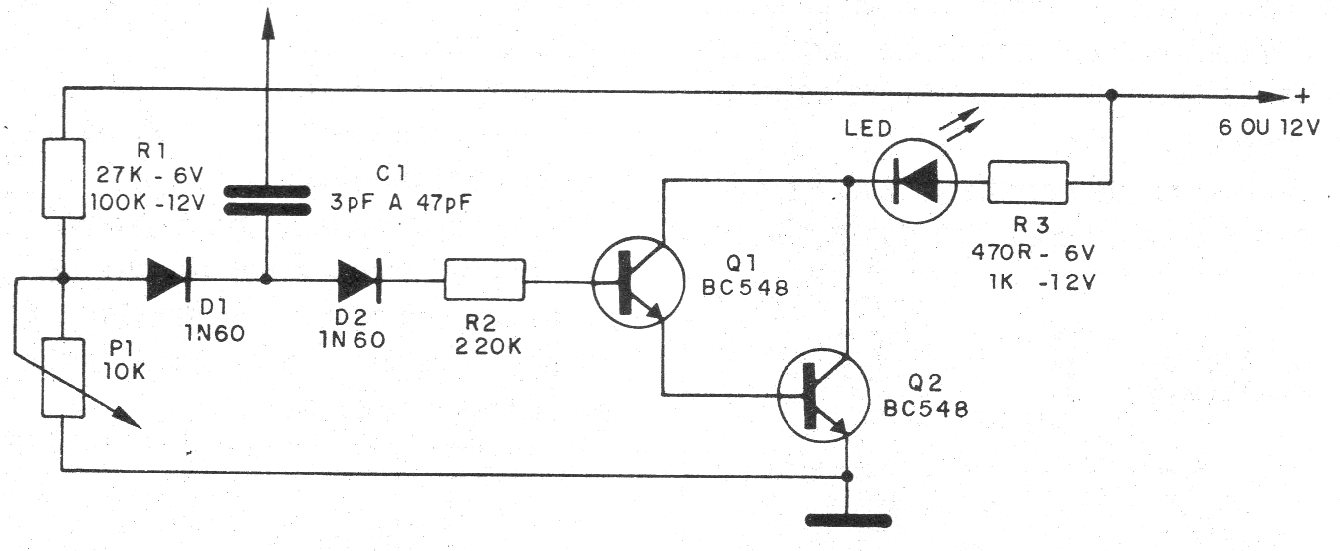

Este circuito deve ter sua entrada ligada ao coletor do último transistor de FI do receptor de FM. Quando uma estação for sintonizada, o LED acende. O circuito é de uma documentação de 1987 e é alimentado pela própria fonte do receptor. P1 ajusta a sensibilidade.
