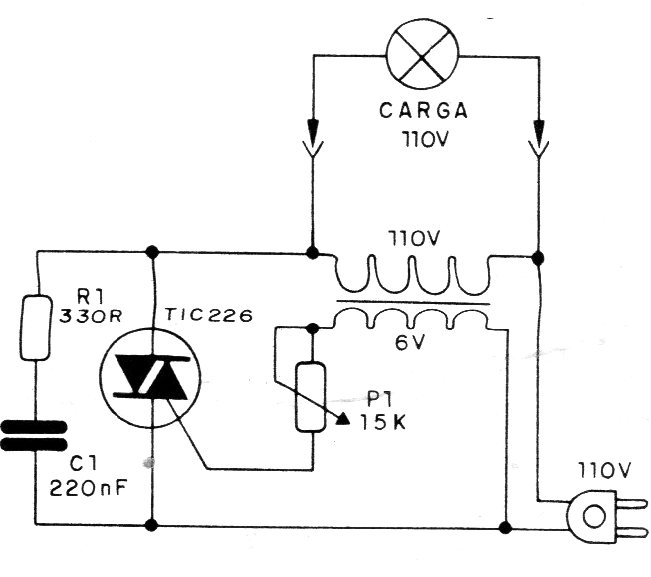

Encontramos este circuito numa documentação de 1988. Trata-se de um sistema protetor que desliga automaticamente uma carga caso ela entre em curto. O transformador tem primário de acordo com a rede local e secundário de 6 V com corrente entre 300 mA e 1 A. O triac deve ser capaz de controlar a carga e ser montado em dissipador de calor.
| Clique na imagem para ampliar |
