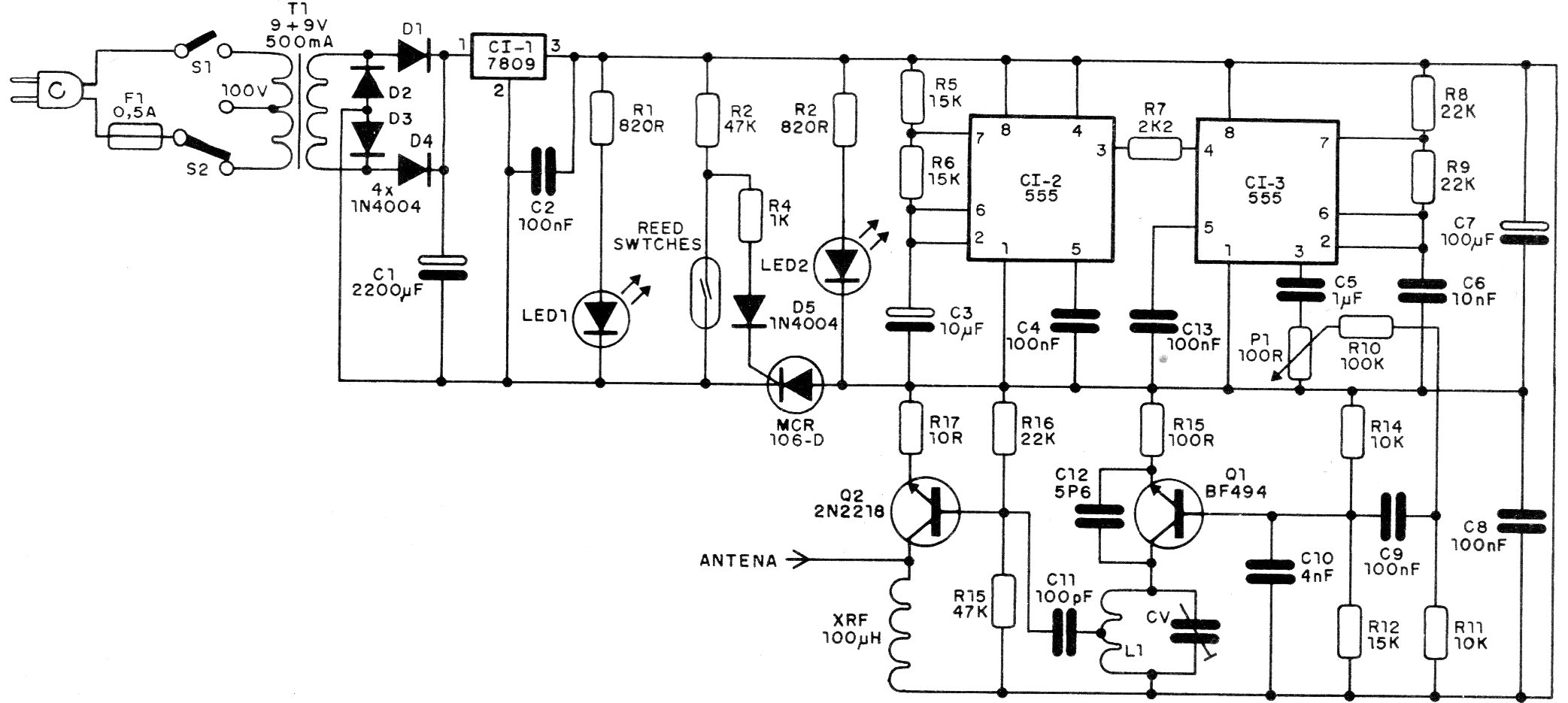

A ideia básica deste circuito encontrado numa documentação de 1988 é transmitir um sinal modulado usando a faixa de FM quando um sensor é ativado. O circuito usa um rádio comum de FM como receptor. A bobina L1 consiste em 2 + 2 espiras de fio 26 ou 24 em forma de 1 cm sem núcleo e o trimmer é comum. O ajuste da modulação é feito no trimpot P1. O circuito inclui a fonte de alimentação.




| Clique na imagem para ampliar |
