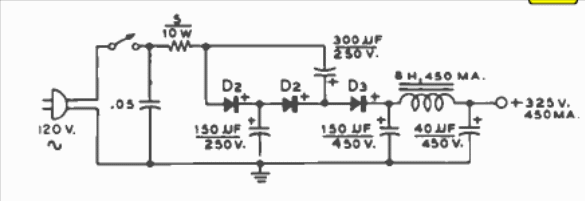

Este circuito, de uma publicação de 1976 é indicado basicamente para a alimentação de circuitos valvulados. O componente crítico é choque de filtro. O circuito não usa transformador e na rede de 117 V/120 V fornece 325 V de saída com corrente máxima de 450 mA. Os diodos podem ser os 1N4007 devendo-se acrescentar um fusível de proteção na entrada.
