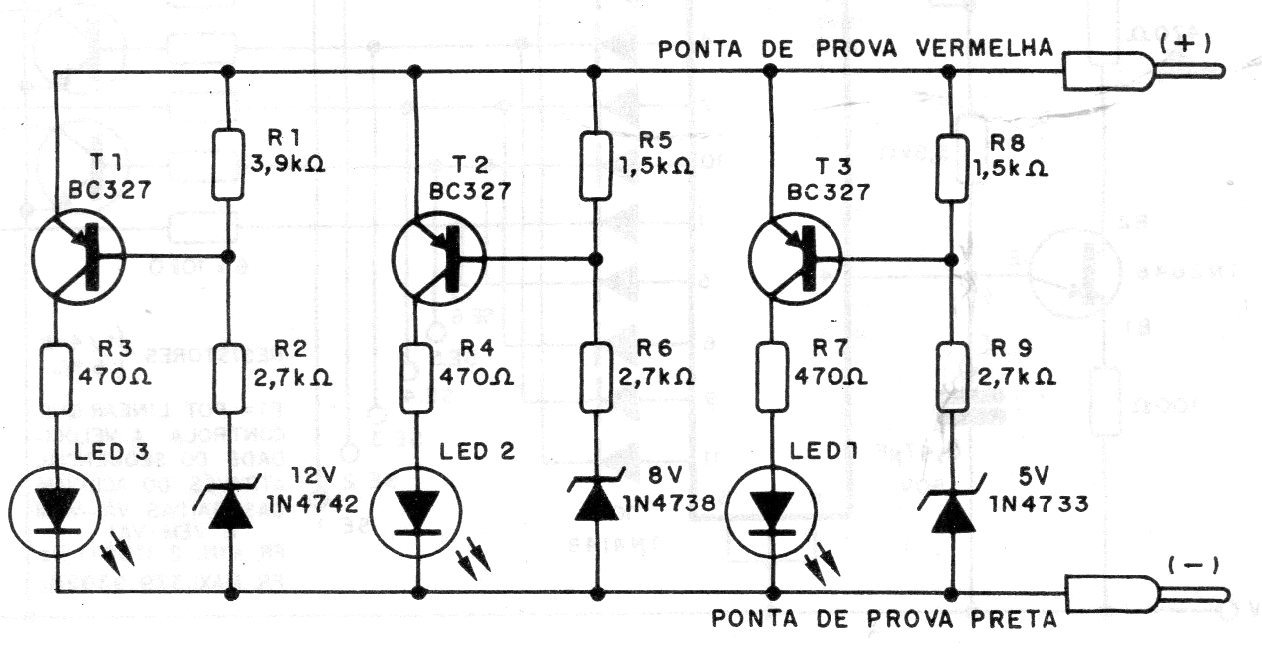

Este circuito já apareceu diversas vezes em nosso site como monitor de estado para baterias. Nesta aplicação, encontrada numa documentação de 1995, ele é indicado como um teste simples de baterias. Os LEDs são vermelho, amarelo e verde para os três estados possíveis da bateria em teste.
| Clique na imagem para ampliar |
