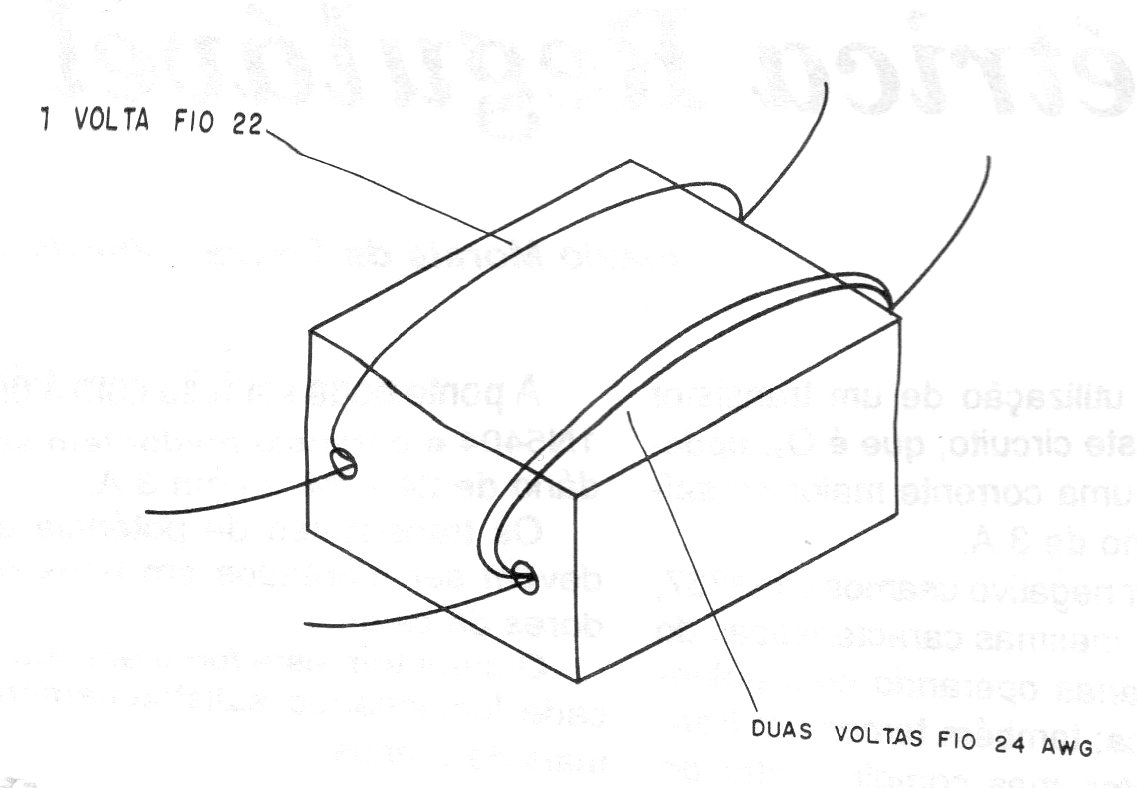

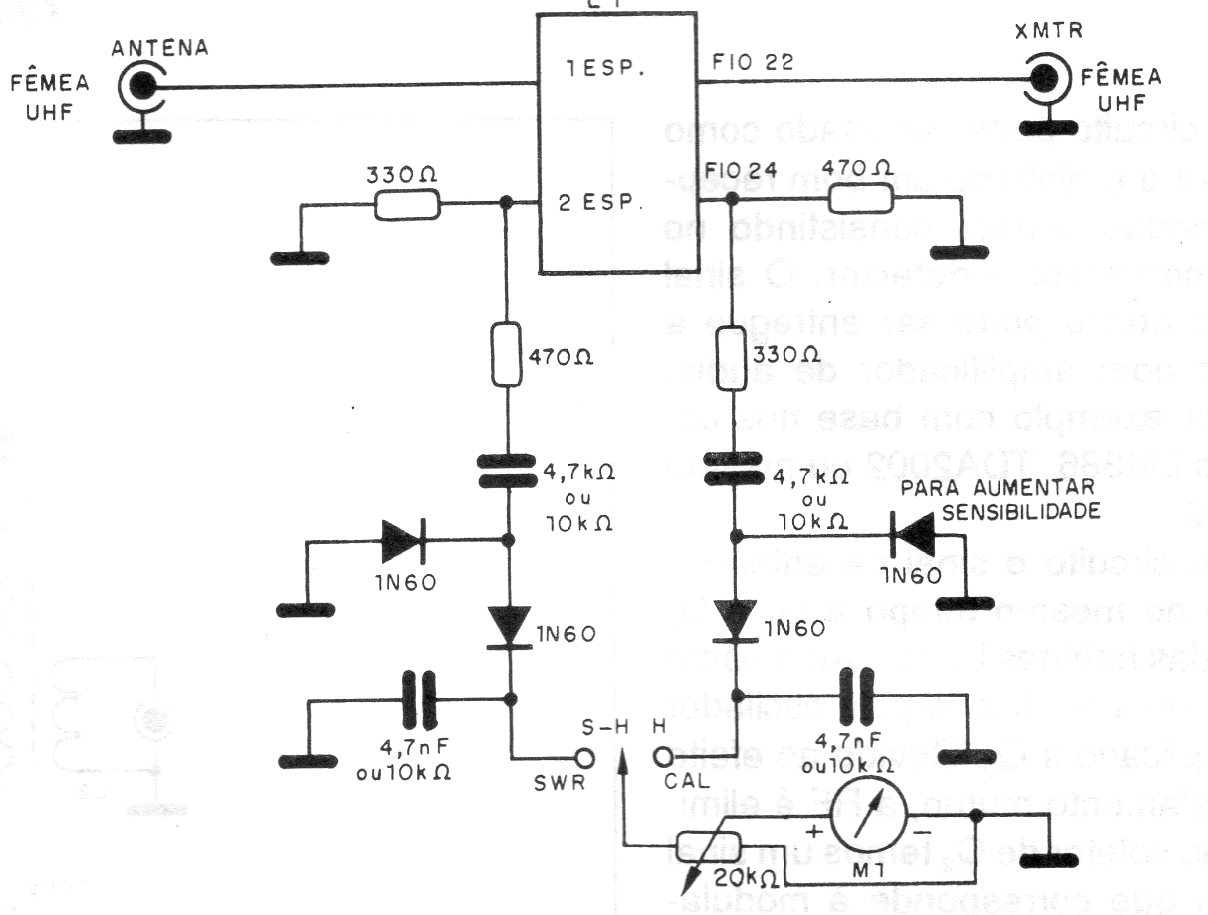

Este medidor de Relação de Ondas Estacionárias (ROE ou SWR em inglês) foi encontrado numa documentação de 1994. O circuito usa apenas componentes passivos e a indicação é feita num microamperímetro comum. Detalhes do transformador são dados junto à figura.
| Clique na imagem para ampliar |
| Clique na imagem para ampliar |
