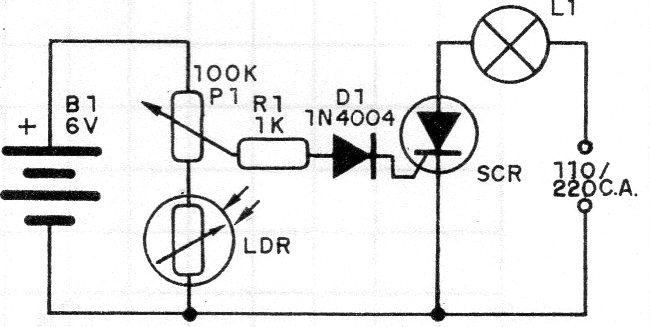

Este circuito simples acende uma pequena lâmpada (ou LED) quando a luz deixa de incidir por um instante no sensor. O ajuste de sensibilidade é feito no trimpot ou potenciômetro e o circuito tem trava. Considere a queda de tensão no SCR se alimentar o circuito com 6 V.
| Clique na imagem para ampliar |
