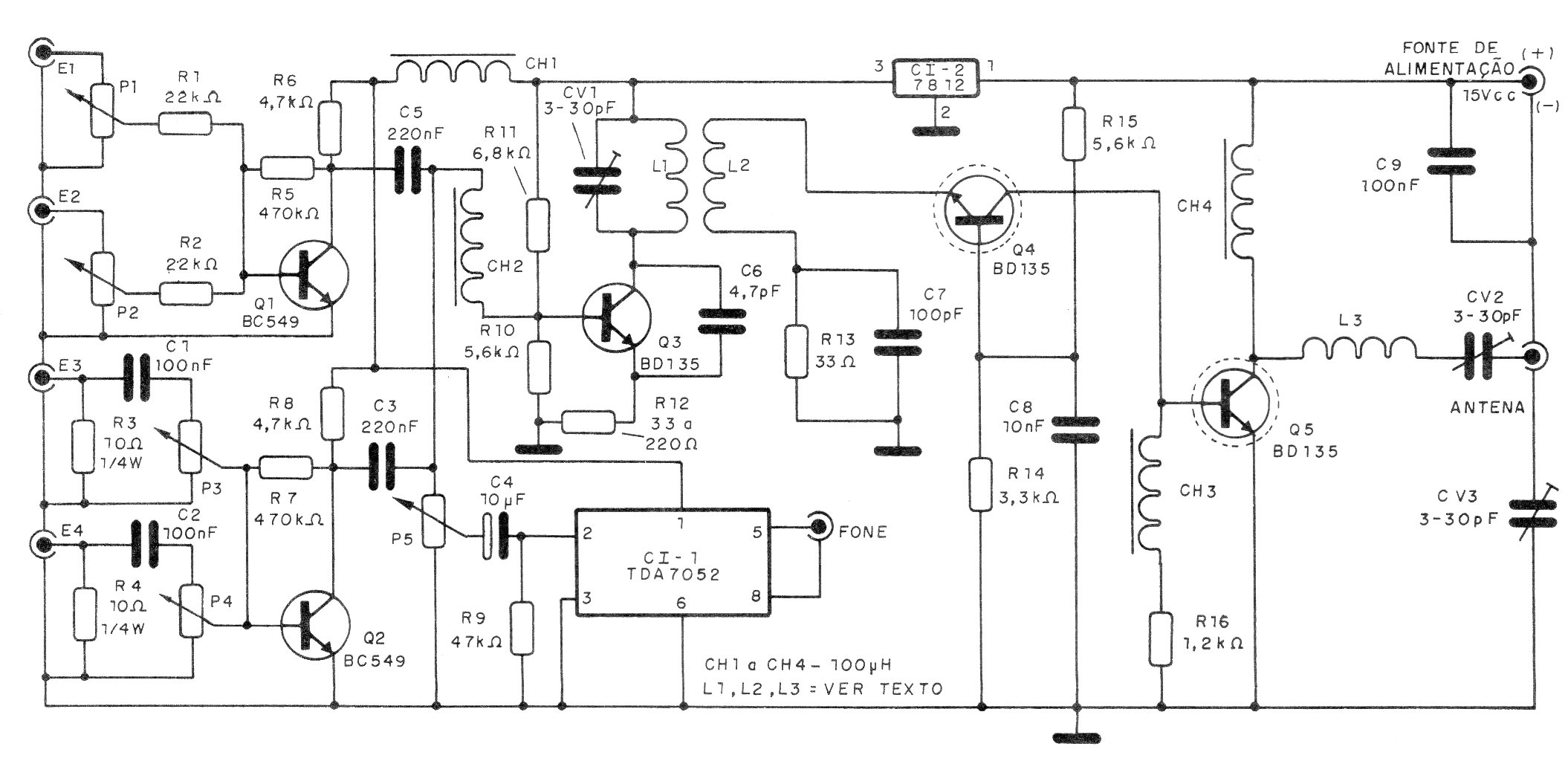

O alcance deste transmissor é de alguns quilômetros dependendo da antena e condições locais de propagação. O circuito é de 1992 e as bobinas têm as seguintes características: L1 consta de 4 a 5 espiras de fio 18 em forma de 0,8 cm sem núcleo, L2 tem 2 ou 3 espiras sobre L1. L3 tem 5 ou 6 espiras de fio 18 em forma de 0,8 cm. XRF são feitos enrolando-se 50 espiras de fio 32 num resistor de 100k x ¼ W. O circuito deve ser alimentado por fonte de 15 V com pelo menos 1 A e excelente filtragem.
| Clique na imagem para ampliar |
