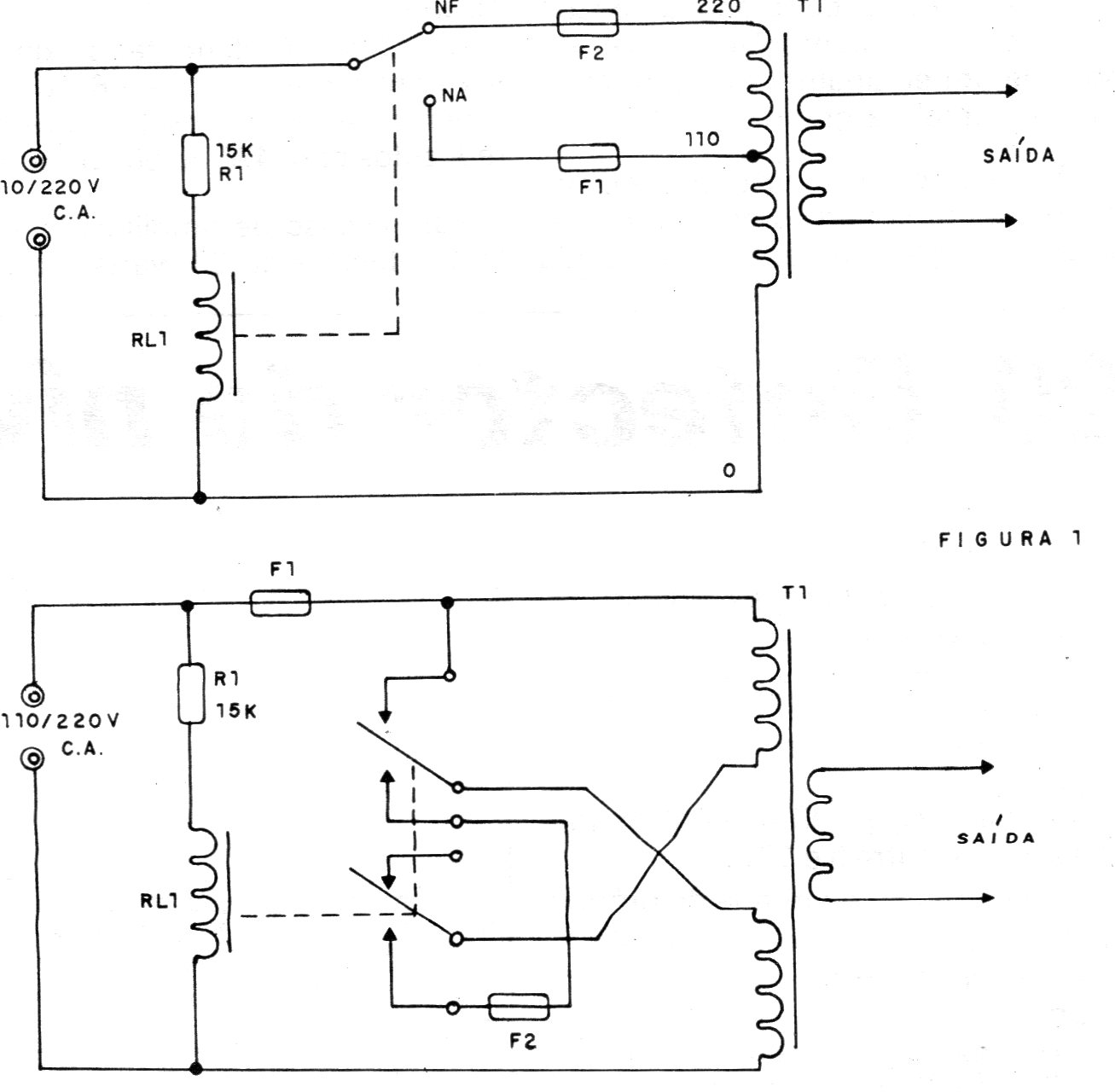

Encontramos este circuito numa documentação de 1987. Trata-se de um circuito comutador que usa relés para reconhecer a tensão de entrada; Os relés usados são do tipo com bobina de 220 V que não queimam, mas não acionam com 110 V e que acionam com 220 V. A corrente máxima do circuito é de 10 A. O circuito é dado em duas versões, conforme a configuração do transformador que deve ser comutado.
| Clique na imagem para ampliar |
