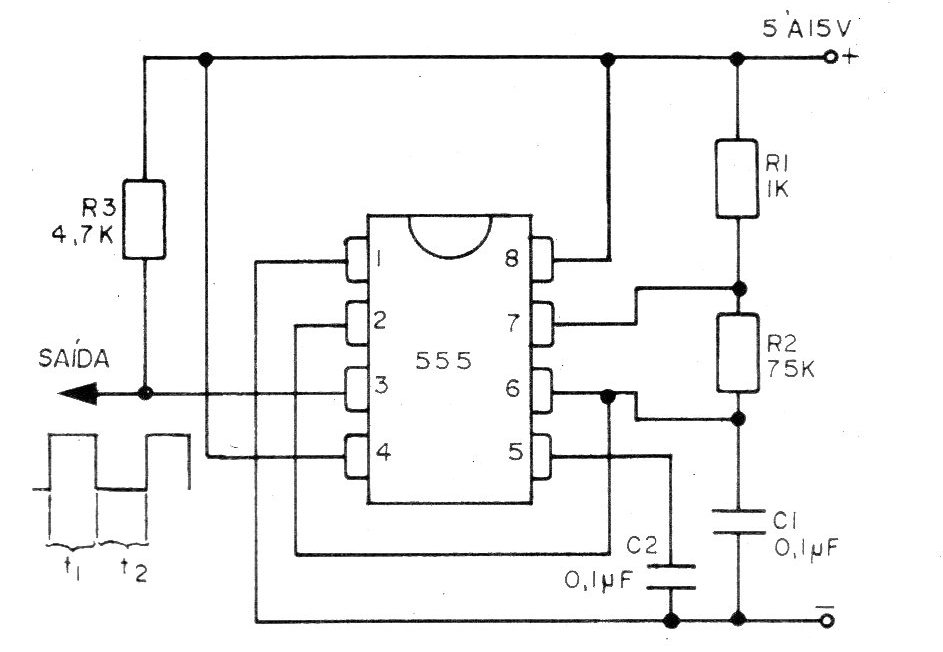

No circuito da figura o 555 funciona como um multivibrador astável gerando um sinal cuja forma de onda é perfeitamente retangular. Os valores de ti e t2 ou seja, a duração e o intervalo entre os pulsos produzidos são calculados em função de R1, R2 e C1 pelas seguintes fórmulas:
ti = 0,693(R1 + R2).C1
t2 = 0,693(R2).C1
A frequência de operação do oscilador pode ser determinada pela seguinte fórmula:
f = [ 1,44 / (R1 + 2R2) x C1 ]
Para os valores dados no diagrama o oscilador produzirá um sinal de aproximadamente 1kHz. Para a montagem de um oscilador de frequência variável, o resistor R2 de 75 k pode ser trocado por um potenciômetro de 100 k o qual terá ligado em série um resistor de 10 k.
