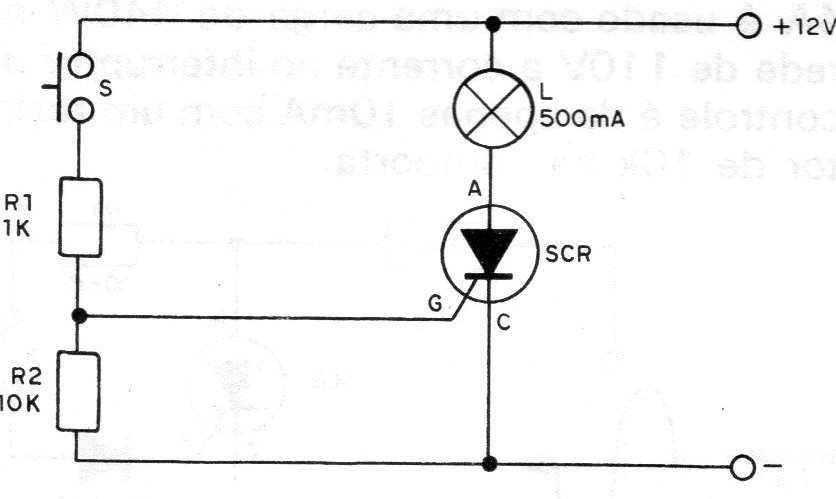

Na figura temos um circuito muito simples de disparo para um SCR que alimenta uma lâmpada de 12 V cuja corrente deve situar-se entre 20 e 500 mA. Quando o interruptor de pressão é acionado momentaneamente,, o SCR é levado ao seu estado de plena condução alimentando a lâmpada que então acenderá e assim permanecerá até que a alimentação seja momentaneamente desligada.
| Clique na imagem para ampliar |
