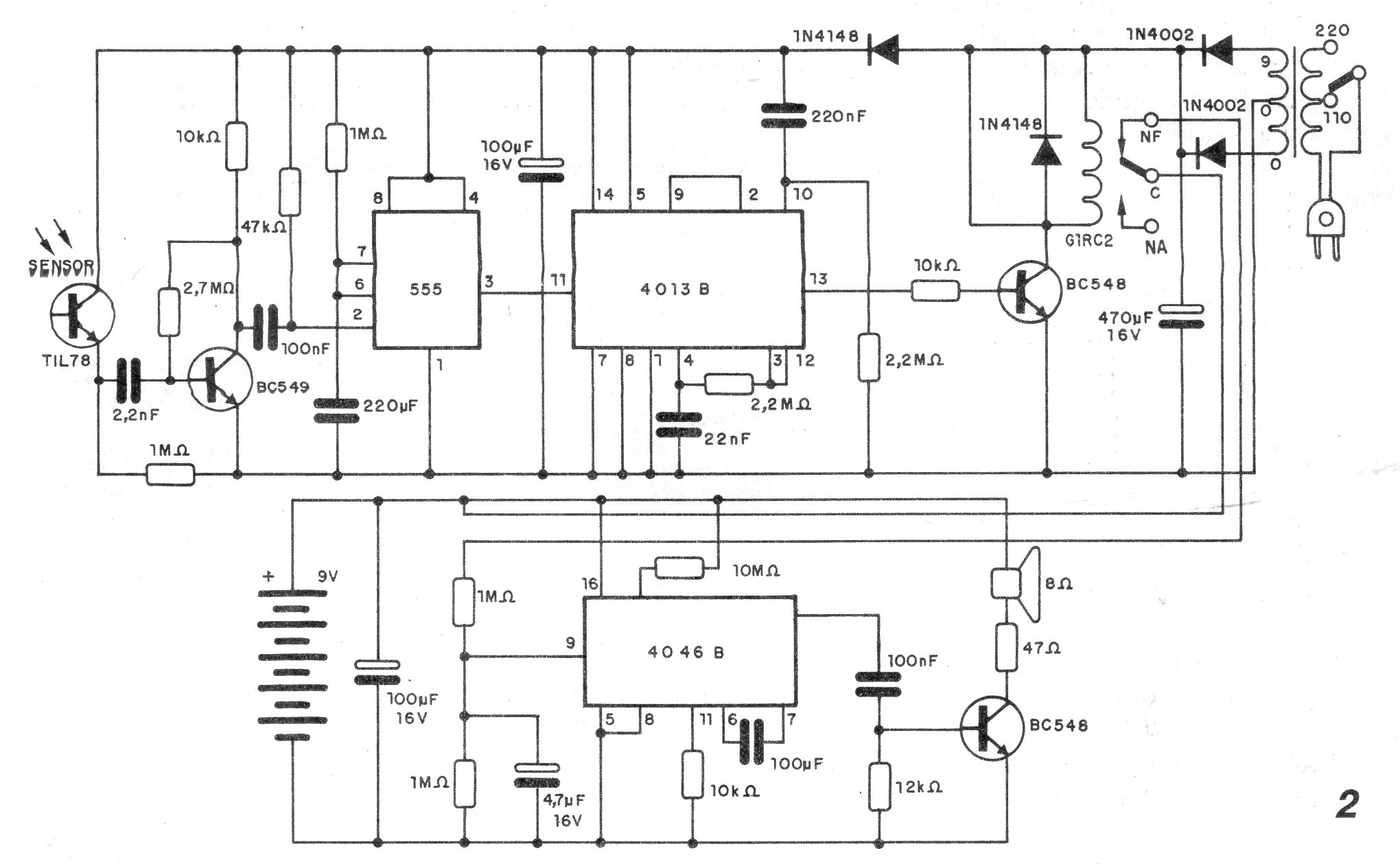

Este circuito com sensor de passagem óptico foi encontrado numa documentação de 1995. O circuito dispara quando, por um momento, deixa de incidir luz no foto-transistor. O circuito tem uma ação biestável dada pelo 4013 e o controle é feito por um relé. O circuito inclui uma bateria que alimenta o circuito em caso de corte de energia e uma sirene com um PLL 4046. O transmissor pode ser um dos circuitos de LED modulado em tom que temos nesta seção.
