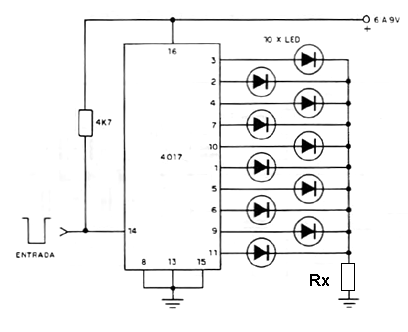

A cada pulso de entrada um LED o LED que estava aceso apaga e o seguinte acende, até o final quando então o último apaga e o primeiro acende. Um resistor de 470 ohms (6 V) ou 1 k (12) é recomendado na conexão à terra (Rx). Este circuito pode ser usado numa saída de microcontrolador para fazer a contagem dos pulsos de maneira externa, sem programação interna. A alimentação para este uso pode ser feita com 3 ou 5 V e Rx pode ser de 120 ohms para 3 V e 220 ohms para 5 V. Veja que a contagem é feita nas transições negativas do pulso.
