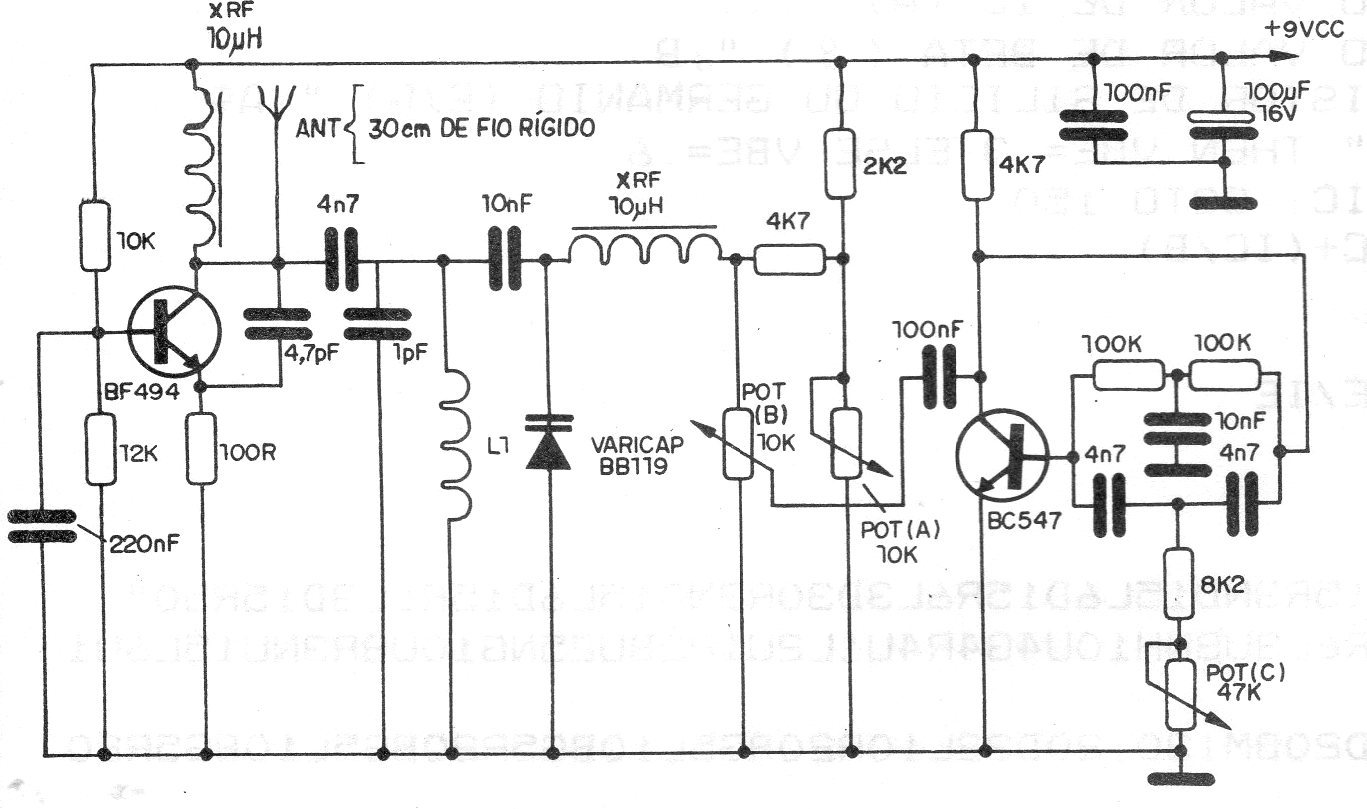

Este circuito gera um sinal na faixa de FM modulado em tom para ajuste de receptores. O circuito é controlado por varicap de modo a frequência é selecionada por P1. O ajuste do som é ajustado nos demais potenciômetros. A bobina consta de 4 espiras de fio 22 ou 24 em forma de 1 cm sem núcleo. A antena consiste num pedaço de fio rígido.
| Clique na imagem para ampliar |
