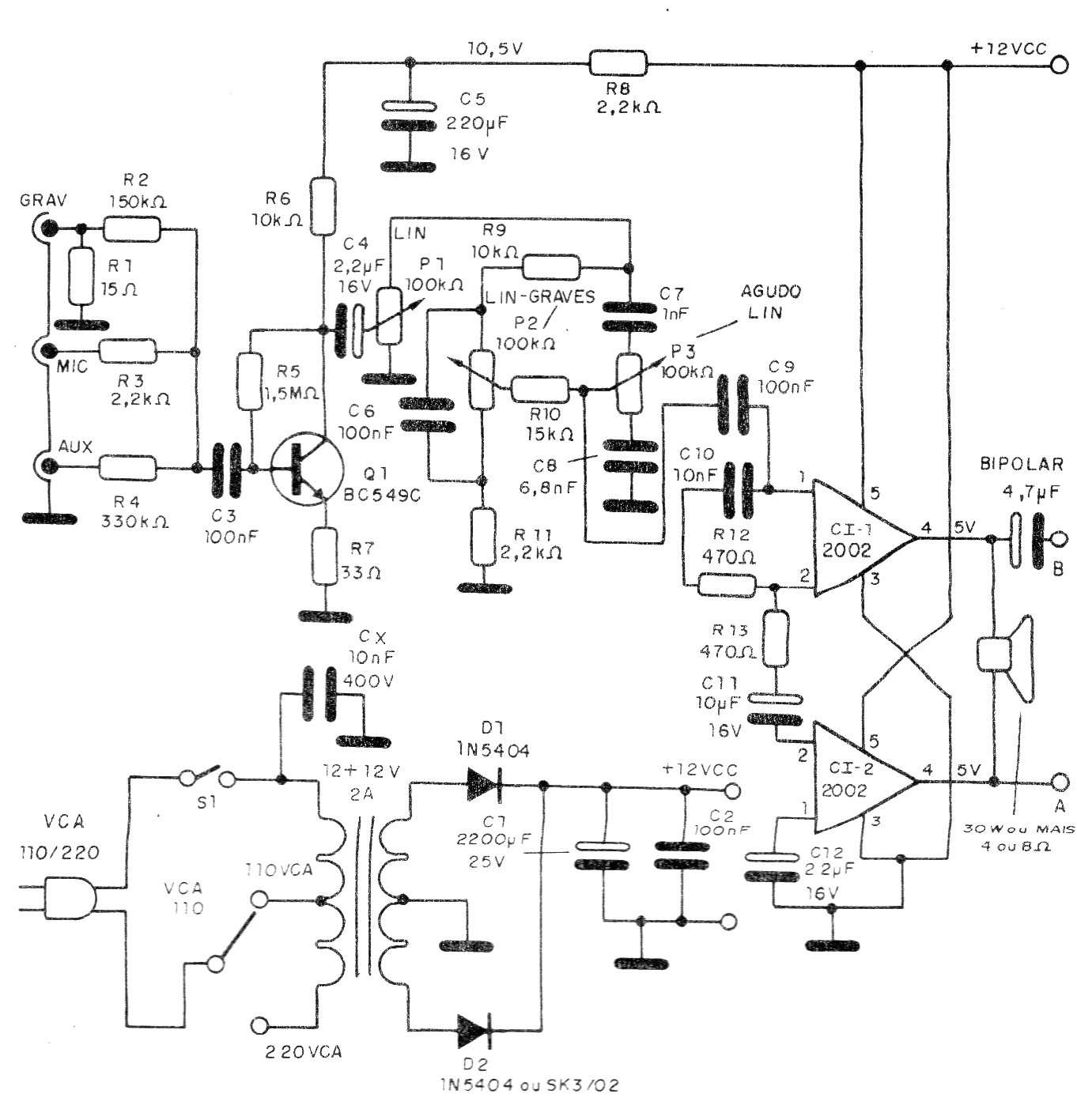

Na configuração em ponte o amplificador TDA2002 pode fornecer 30 W de potência a uma carga de 4 ohms e um pouco menos a uma carga de 8 ohms. O circuito mostrado na figura é de uma documentação de 1992 e já inclui a fonte de alimentação. O transformador da fonte deve fornecer pelo menos 2 A e os circuitos integrados devem ser dotados de dissipadores de calor. O circuito inclui uma etapa de pré-amplificação, diversas entradas e um controle de tom.
| Clique na imagem para ampliar |
