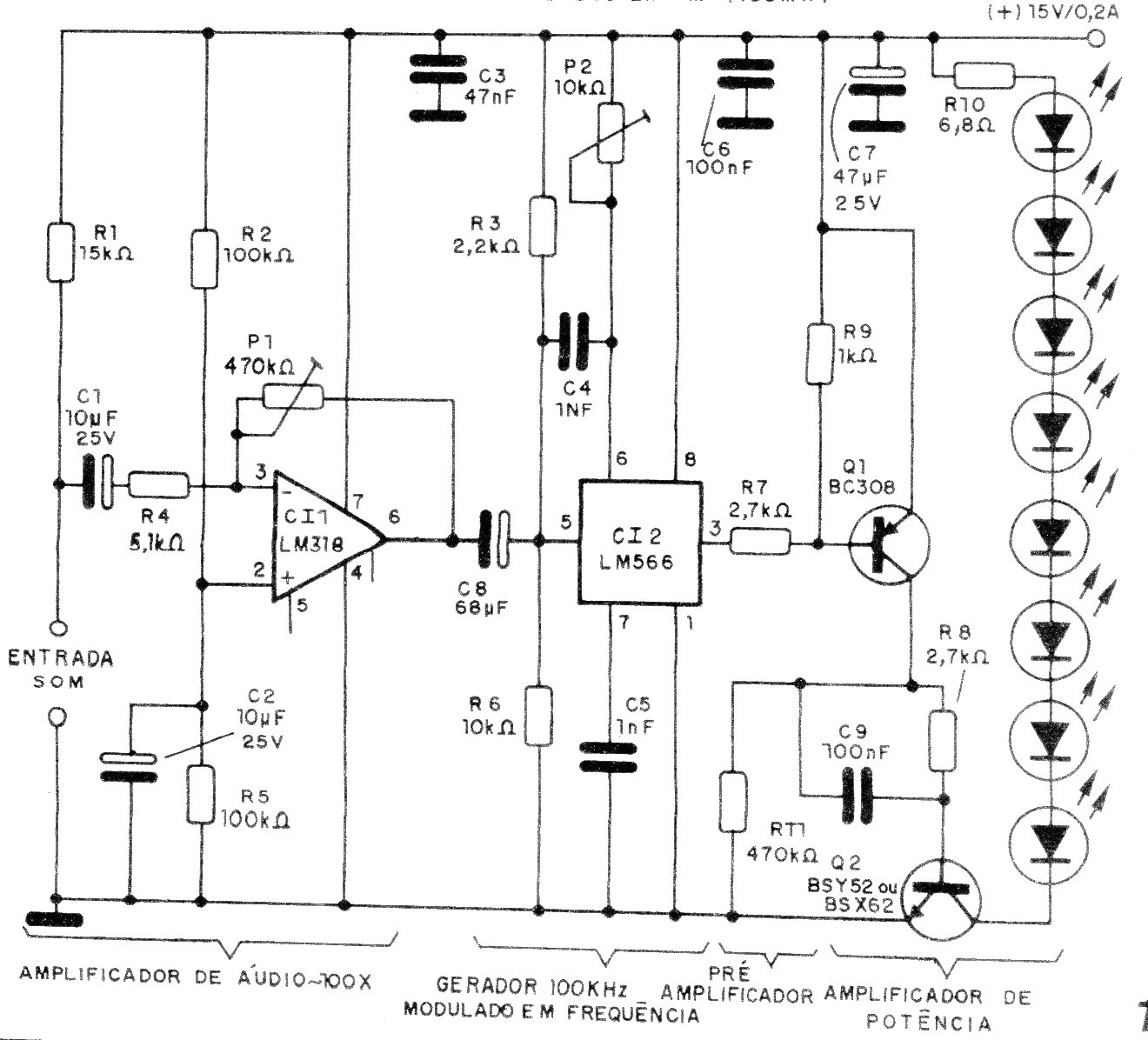

Encontramos este circuito numa publicação de 1995. Ele faz uso de LEDs infravermelhos do tipo existente na época que não tinham um rendimento muito alto. Hoje, pode-se obter o mesmo rendimento com apenas dois LEDs, aumentando-se R10 para 22 ohms ou mesmo 47 ohms. O circuito tem seu ganho ajustado no trimpot e os LEDs devem ser direcionados para o receptor que é dado em CIR9883. A alimentação é de 15 V, mas com LEDs de maior rendimento pode ser reduzida para 12 V.
| Clique na imagem para ampliar |
