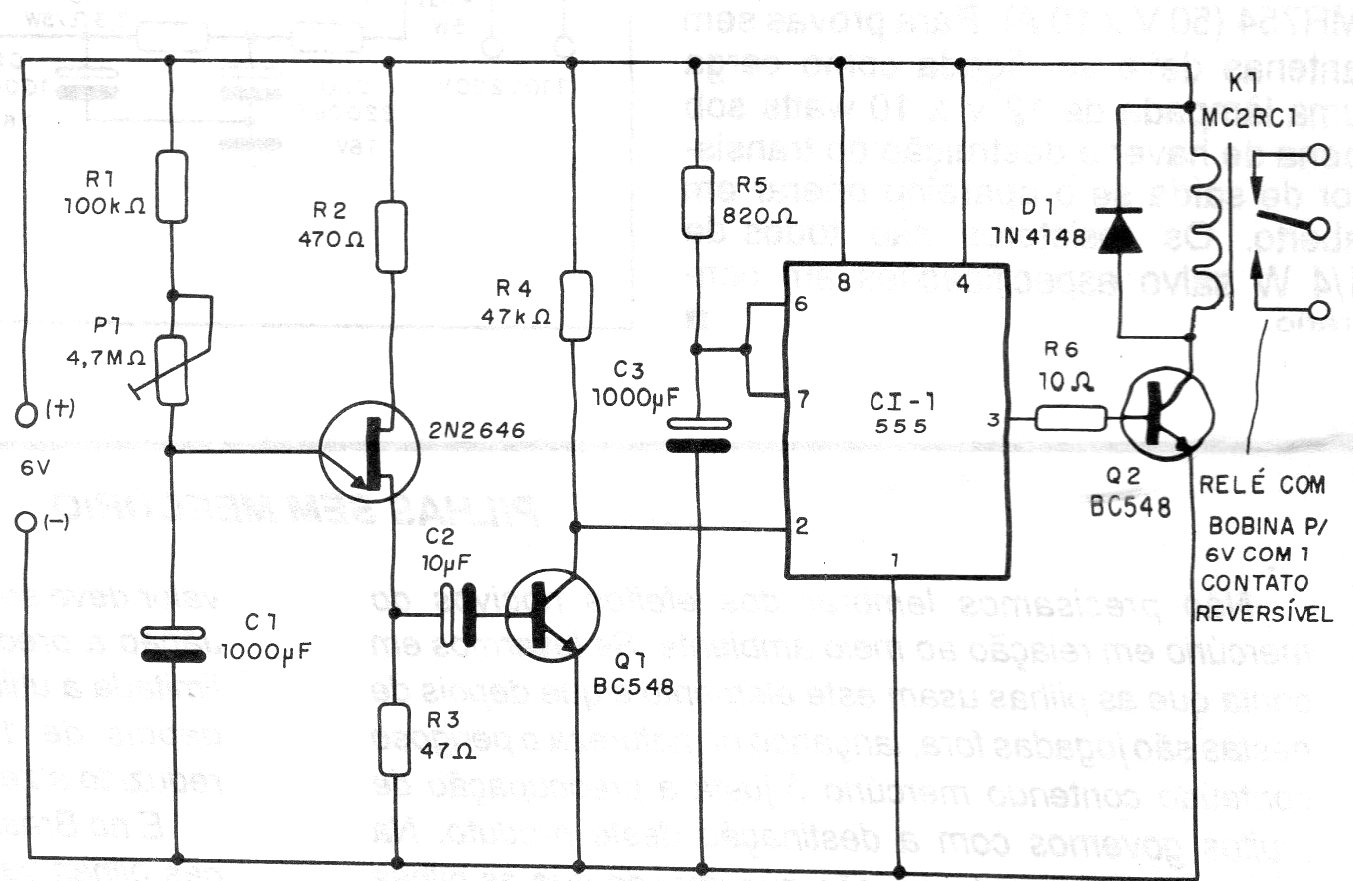

Este circuito abre e fecha os contatos de um relé em intervalos reguladores determinados pelo ajuste de P1. Estes intervalos podem ir até 1 hora com os componentes usados e até mais com o aumento do capacitor eletrolítico. A alimentação é feita com 6 V para relés com esta tensão, mas também podemos usar relés de 12 V alimentando o circuito com 12 V.
| Clique na imagem para ampliar |
