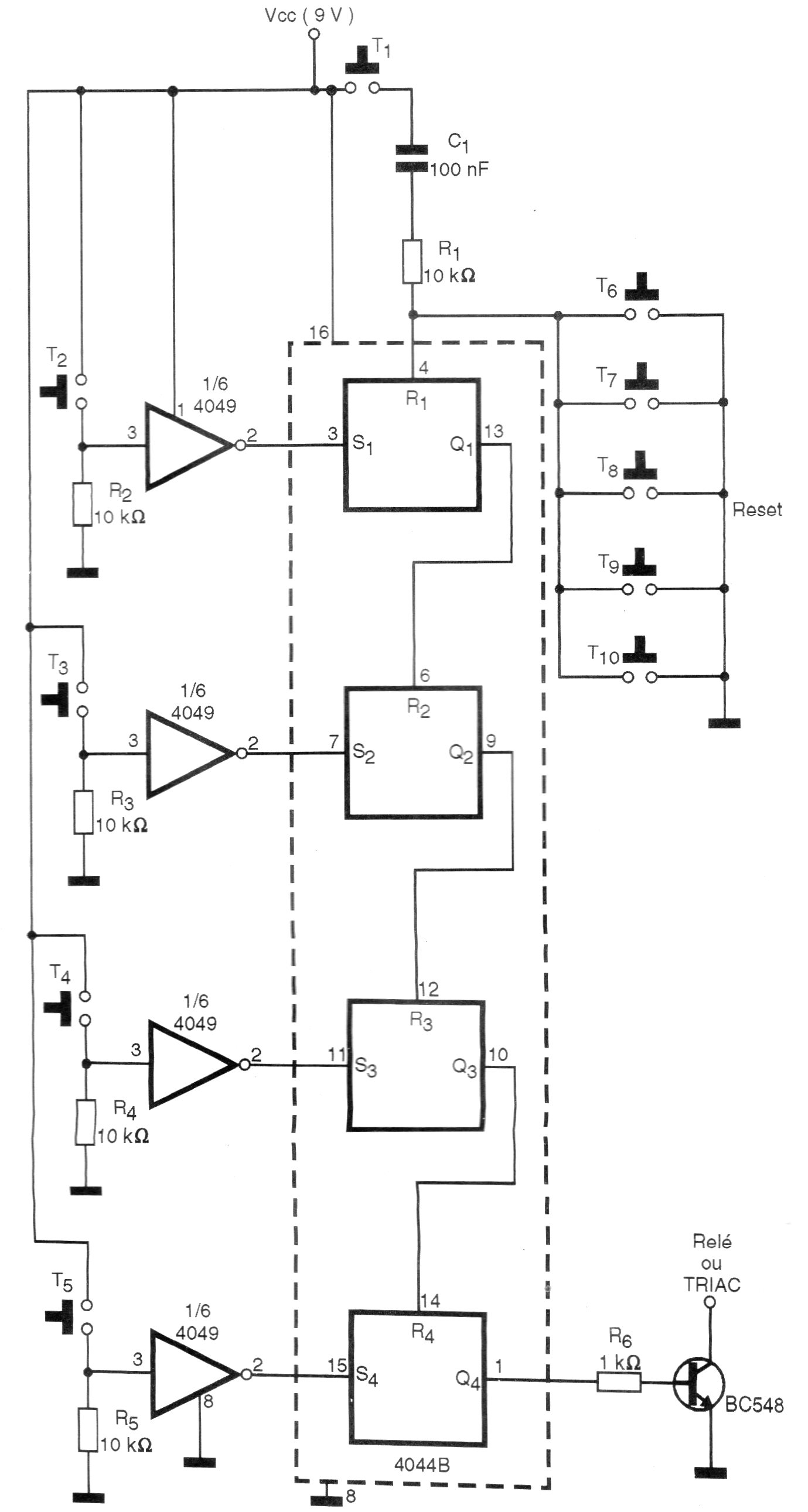

Encontramos este circuito numa documentação de 1998. O circuito faz uso de lógica CMOS devendo ser alimentado com tensão de acordo com o relé utilizado. As chaves T2 a T5 são a senha e as demais quando pressionadas provocam o reset do circuito.
| Clique na imagem para ampliar |
