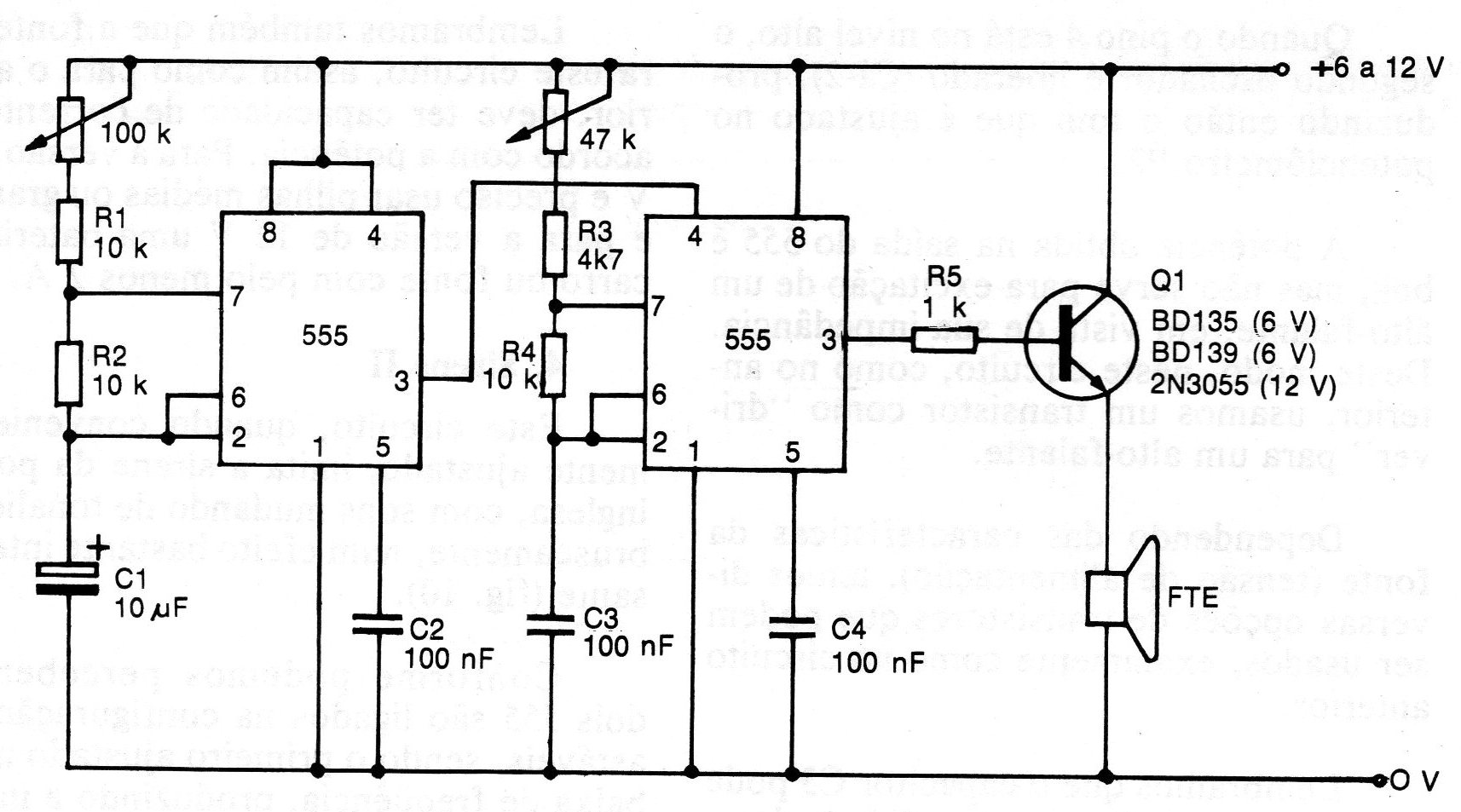

O circuito indicado é um intermitente em que usamos dois integrados 555, um como oscilador de baixa frequência (áudio) e o outro como modulador. Conforme podemos ver, o primeiro integrado 555 (CI-1) opera uma frequência muito baixa, dada pelo capacitor C1 e ajustada no potenciômetro P1. Este oscilador faz a modulação, ou seja, interrompe em intervalos regulares o sinal produzido pelo segundo integrado, conforme aplicação no pino 4. Quando o pino 4 está no nível alto, o segundo oscilador é liberado (CI-2), produzindo então o tom que é ajustado no potenciômetro P2. A potência obtida na saída do 555 é boa, mas não serve para excitação de um alto-falante, em vista de sua impedância. Deste modo, neste circuito usamos um transistor como “driver” para um alto-falante. Dependendo das características da fonte (tensão de alimentação), temos diversas opções de transistores que podem ser usados, exatamente como no circuito anterior (CIR8997).
