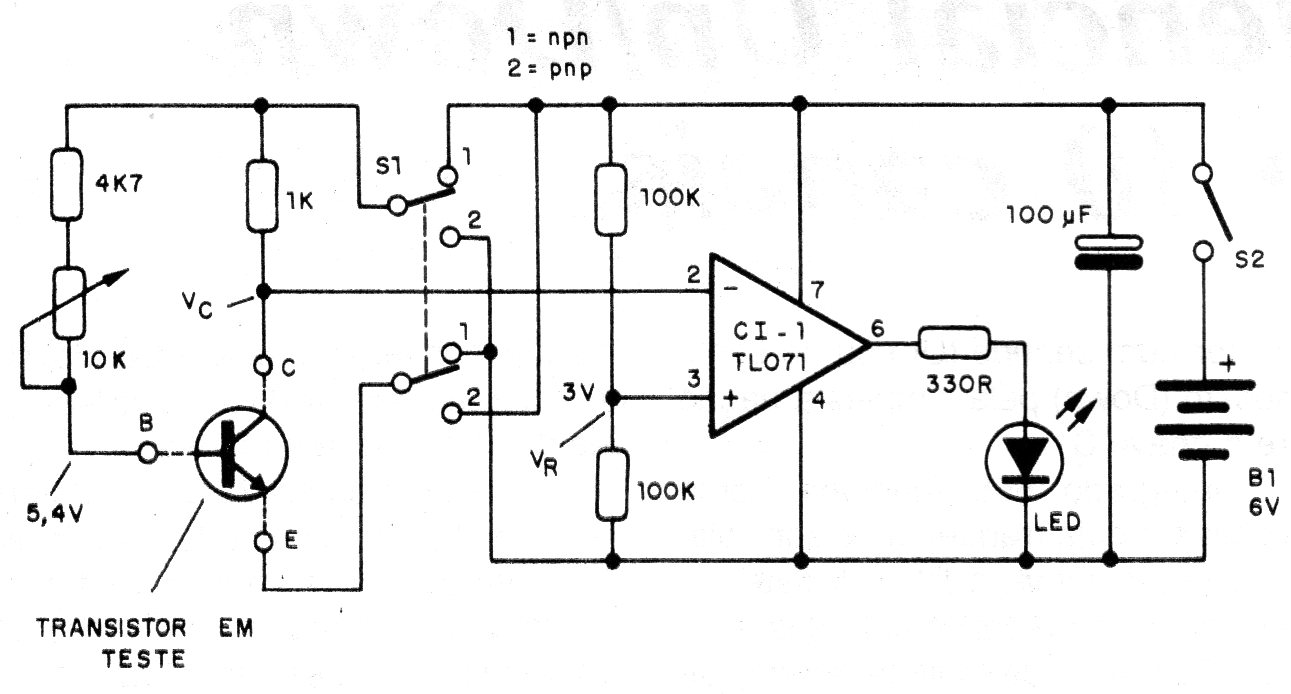

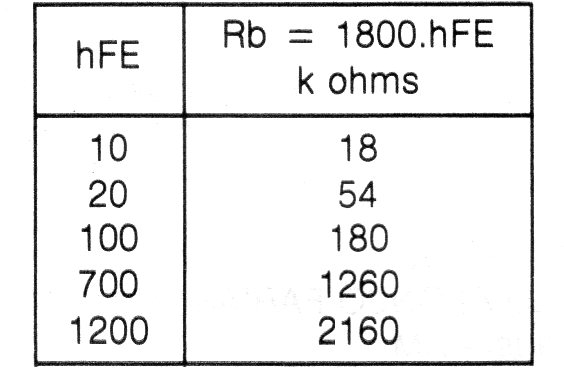

Este circuito é de uma documentação de 1990. Ele utiliza uma ponte com LEDs devendo o potenciômetro ser calibrado em termos de hFE conforme a tabela. O circuito é alimentado por 4 pilhas e ele pode ser usado com transistores de uso geram, média e alta potência, além de Darlingtons.
| Clique na imagem para ampliar |
