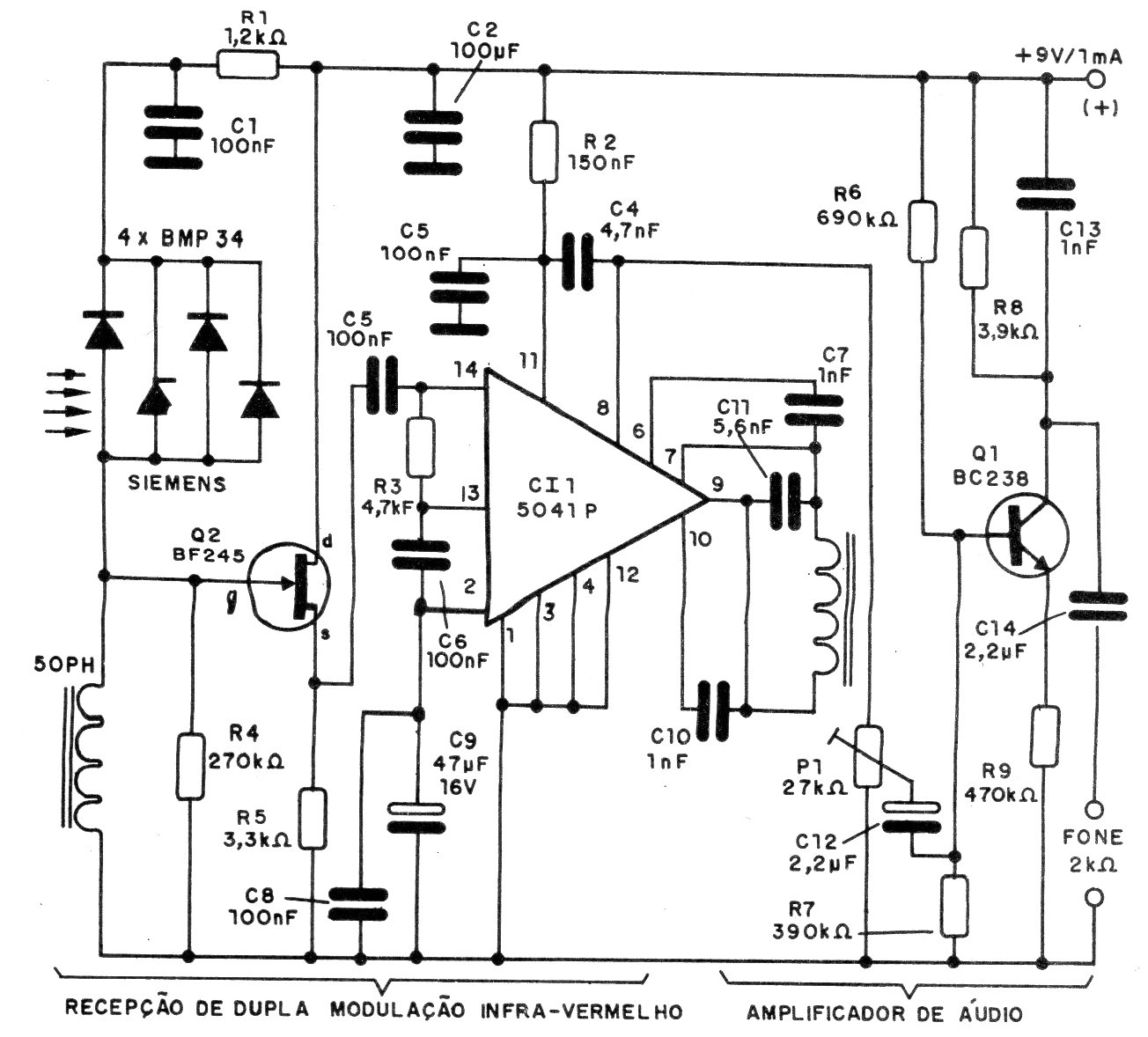

Este é um dos receptores possíveis para o transmissor do CIR9882. O circuito é de uma documentação de 1995 e o circuito integrado usado não é muito comum em nossos dias. O circuito é alimentado por 9 V. A bobina na saída do CI-1 deve ter aproximadamente 100 espiras de fio 32 num bastão de ferrite.
| Clique na imagem para ampliar |
