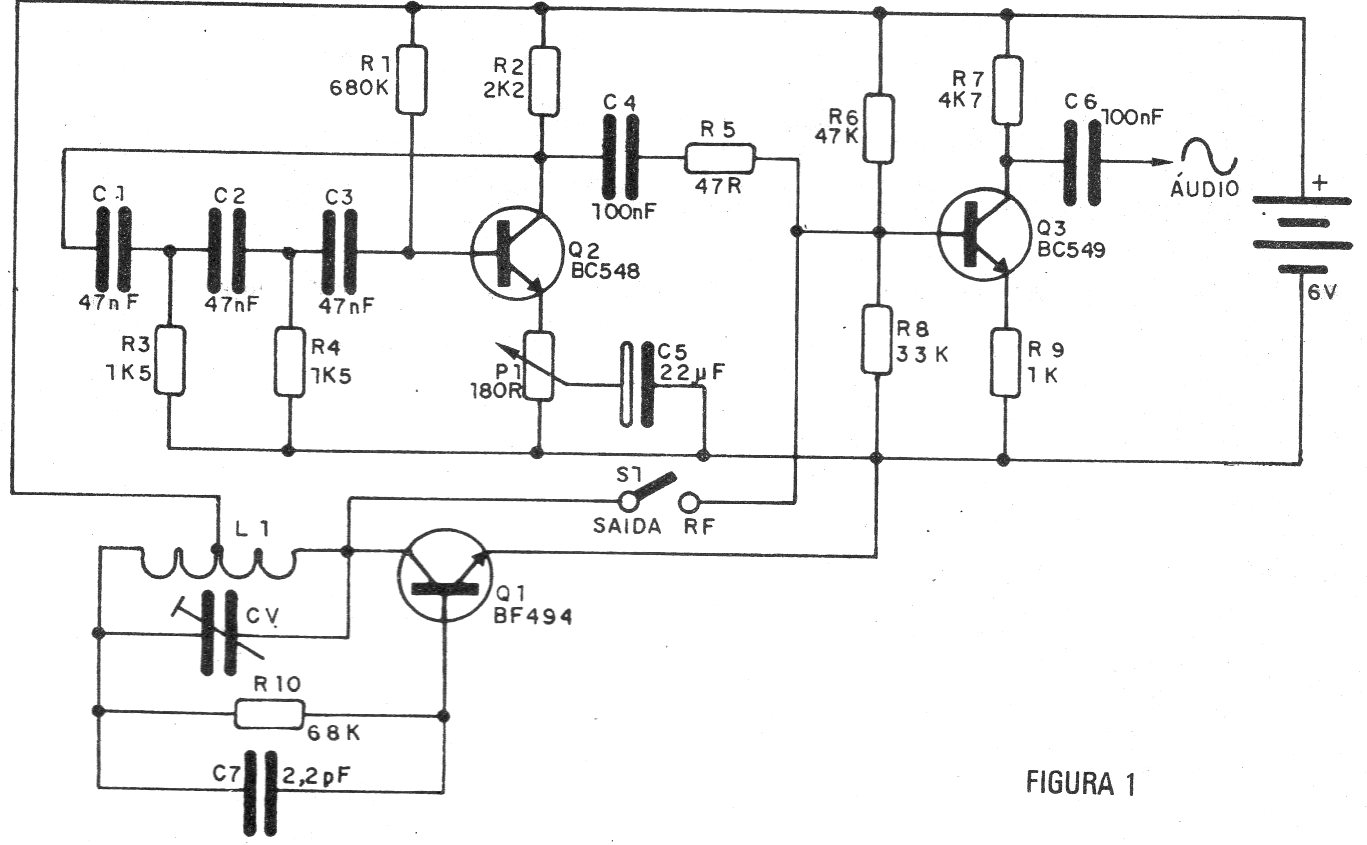

Encontramos este simples gerador de sinais modulados em tom numa publicação de 1987. Ele usa componentes comuns e a bobina para a faixa de ondas médias consiste em 40 + 40 espiras de fio 28 num bastão de ferrite de uns 15 cm de comprimento. Os demais componentes são comuns e o circuito tem uma saída de áudio senoidal com frequência de aproximadamente 1 kHz. Os componentes podem ser alterados para se obter outras frequências.
| Clique na imagem para ampliar |
