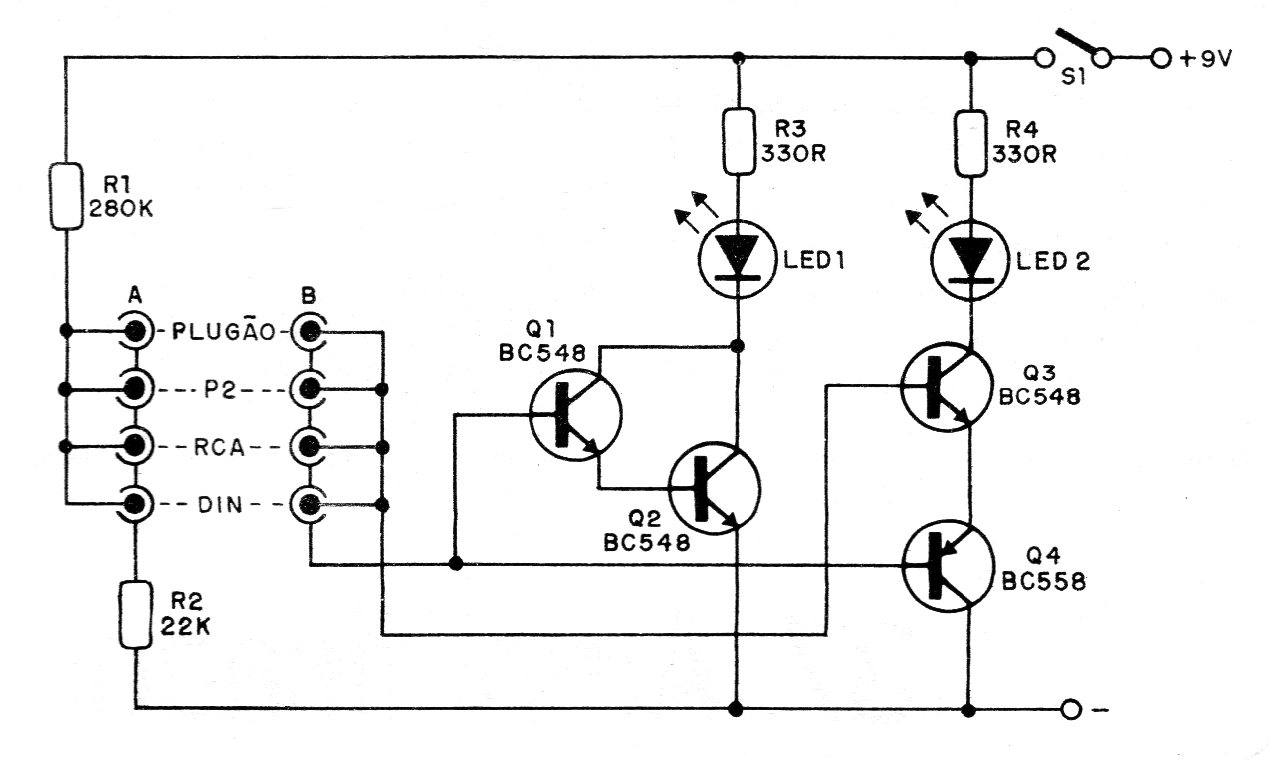

O circuito mostrado destina-se ao teste de cabos, fornecendo indicação de estado através de LEDs. O número de cabos pode ser ampliado e o circuito é alimentado por uma bateria de 9 V. Os plugues e jaques são de acordo com os cabos que devem ser testados.
| Clique na imagem para ampliar |
