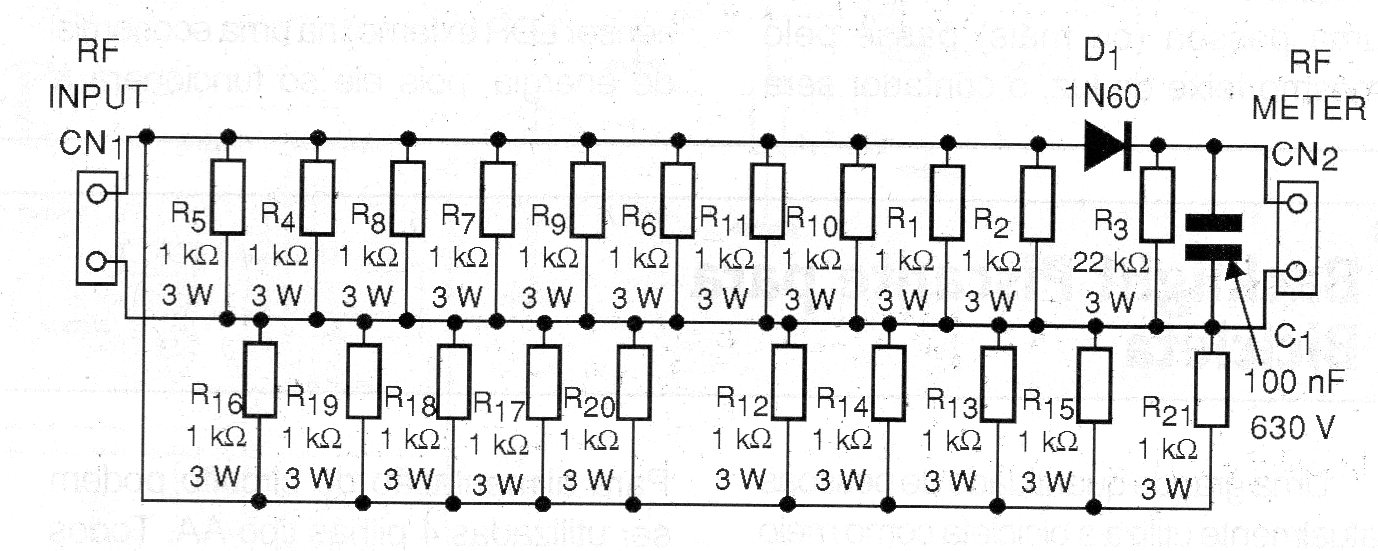

O circuito apresentado. De uma documentação de 2009, é utilizado para funciona como antena fantasma (não irradiante) ou carga artificial e um medidor de RF, para ajuste de transmissores. Os resistores devem ser obrigatoriamente de carbono ou filme. A montagem deve ser feita dentro de uma caixa metálica (blindada) com a utilização de areia para refrigerar o circuito. A areia utilizada é do tipo branca fina, que deve ser lavada e levada ao sol ou forno para estar isente de qualquer umidade. Os conectores utilizados são do tipo para RF. A montagem feita pelo autor foi em tubo metálico retangular. A maior dificuldade foi preencher toda a cavidade com areia. A potência máxima do transmissor deve ser inferior à soma das potências dos resistores utilizados. Podem ser utilizados resistores de maior dissipação para o caso de transmissores de maiores potências. Lembramos que transmissores transistorizados nunca devem ser ligados sem antena ou sem uma carga que tenha a sua impedância. Isso pode fazer com que os caros transistores de saída sofram sobrecargas e queimem. Obs: Trata-se de montagem para quem já tem experiência com transmissores, principalmente de potência elevada. O seu uso também exige conhecimento das técnicas de calibração de transmissores.
