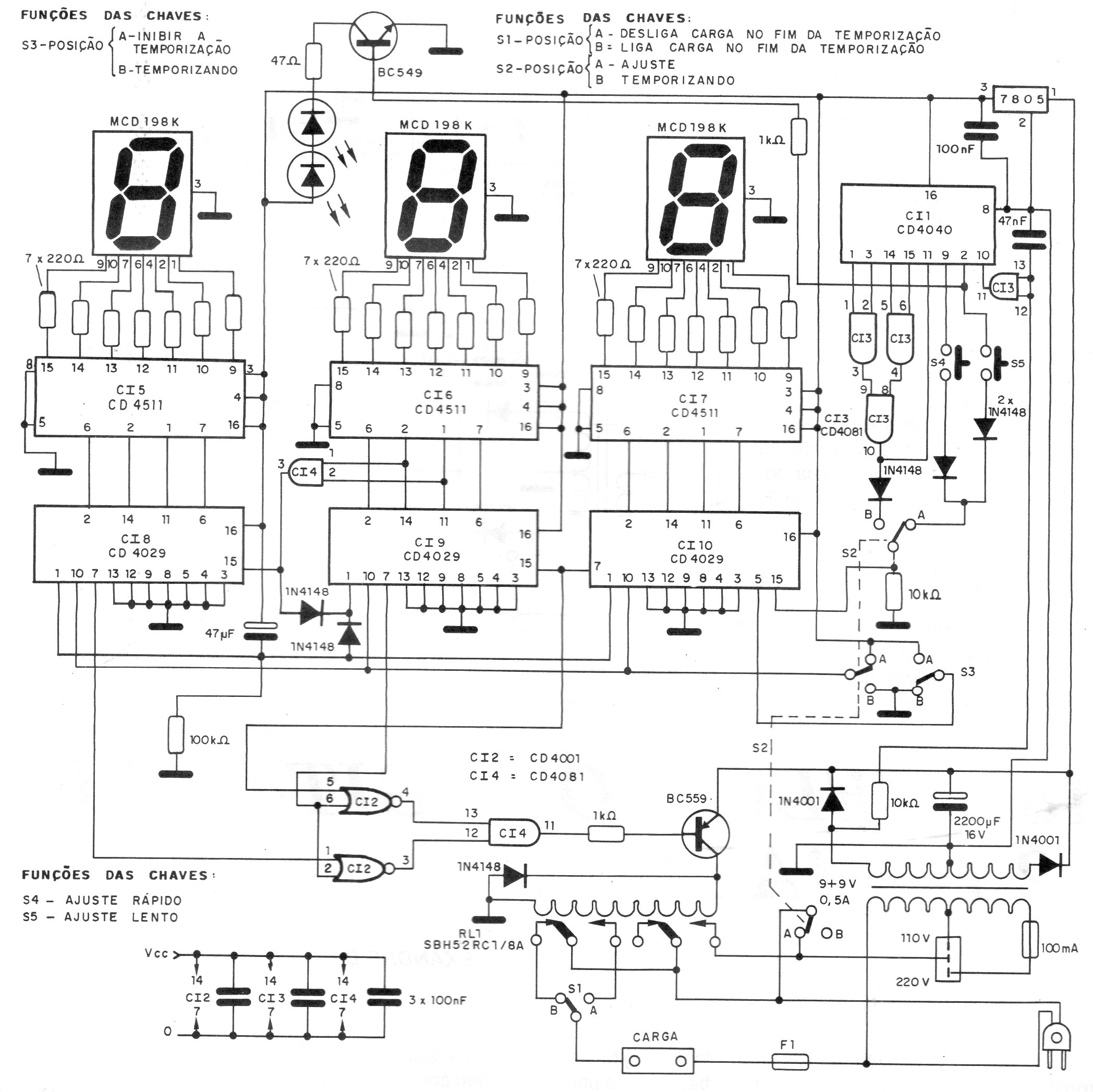

Este timer digital fornece temporizações de 1 minuto a 10 horas com indicação num display de 3 dígitos. O circuito foi encontrado numa documentação de 1995. São utilizados circuitos integrados CMOS e os displays são de catodo comum. O circuito tem ajustes lento e rápido para o tempo programado.
| Clique na imagem para ampliar |
