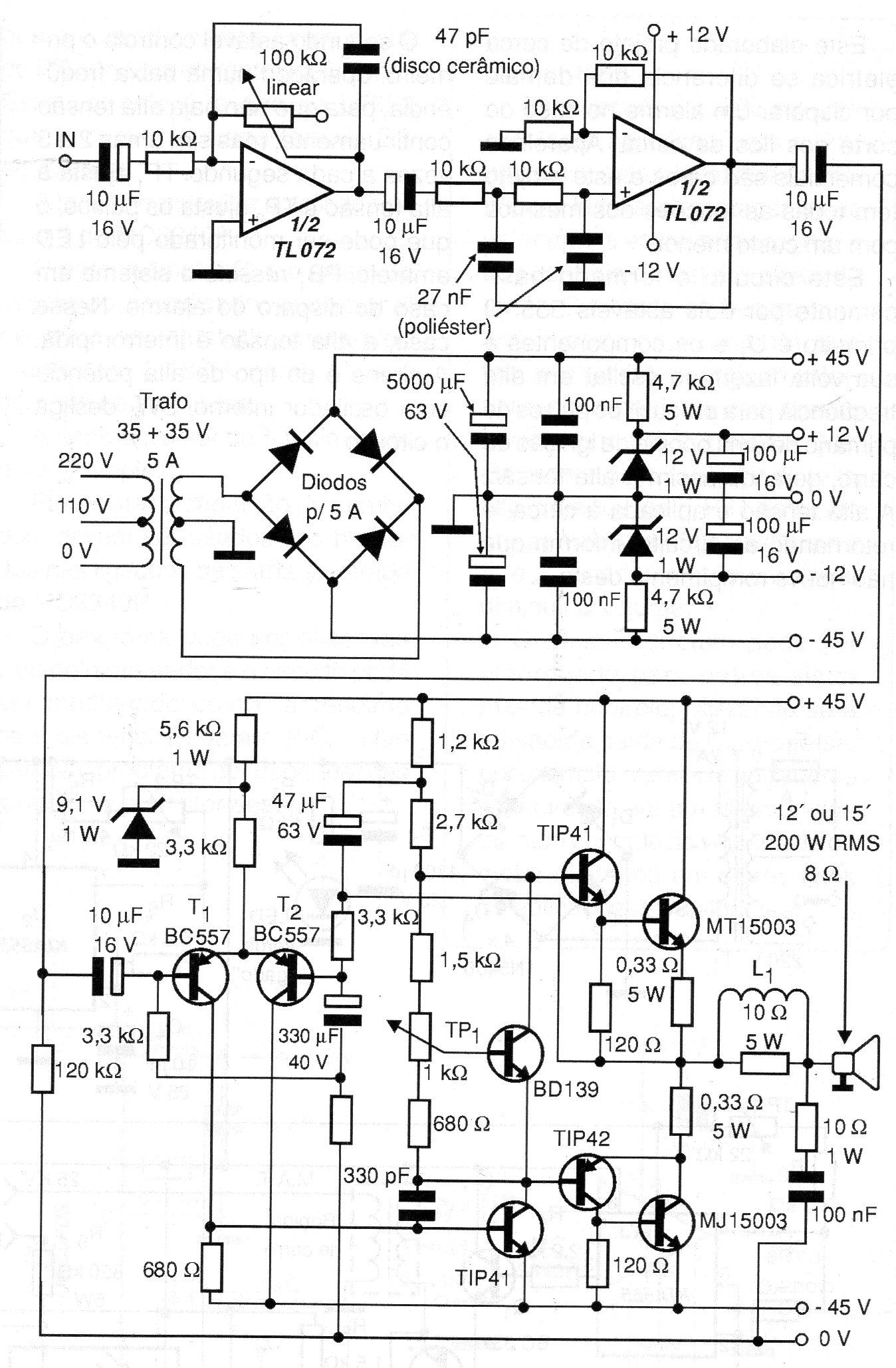

O circuito apresentado é bastante interessante pelo filtro passa-baixas usando o circuito integrado TL072 (Duplo Amplificador Operacional). No entanto, o amplificador de potência com transistores comuns pode perfeitamente ser substituído por configurações mais eficientes e mais modernas. Dentre elas destacamos o circuito integrado LM3886 que já descrevemos em artigos desta revista e que consiste num amplificador integrado de 60 W que na configuração em ponte pode fornecer 240 W e que seria ideal para este tipo de aplicação. O amplificador com o TDA7294 descrito em outro artigo do site seria outra opção para substituir a etapa de potência deste projeto. O projeto é de uma documentação de 2008.
| Clique na imagem para ampliar |
