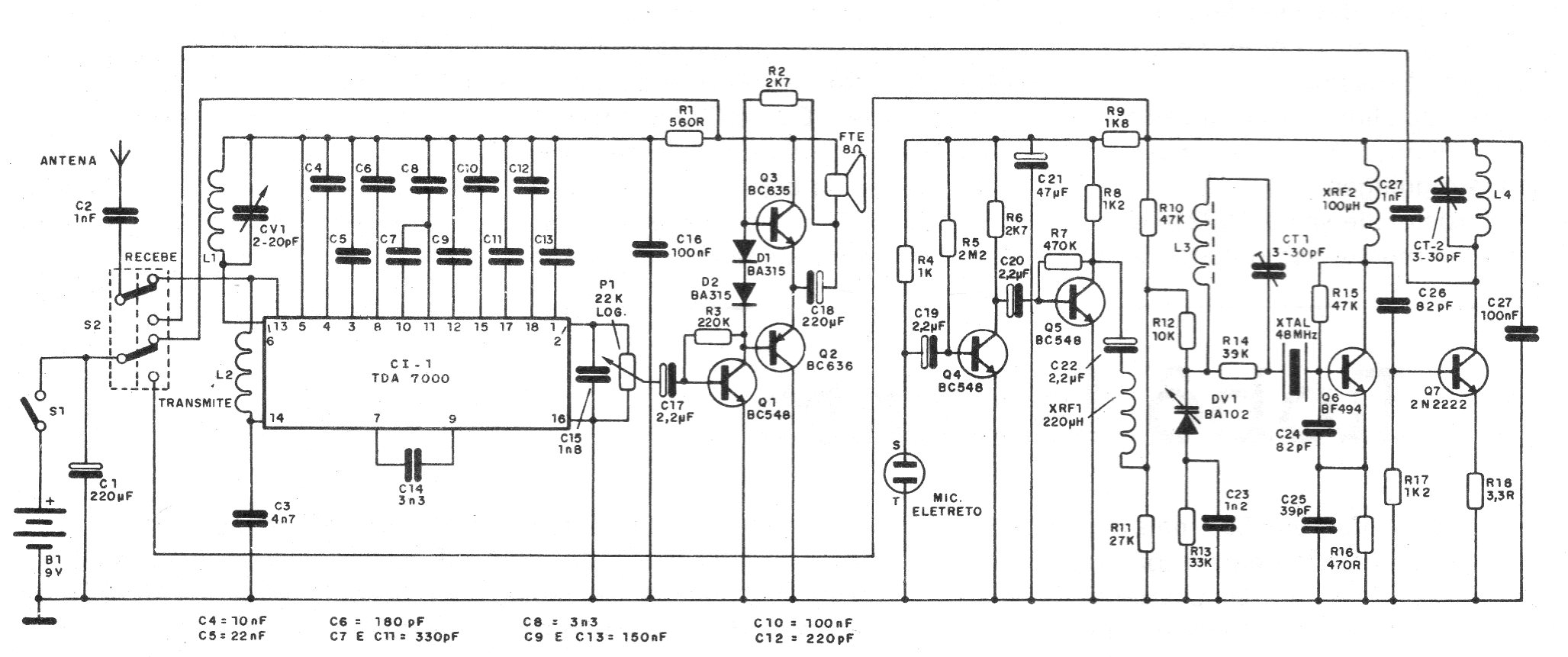

Este intercomunicador sem fio tem um alcance da ordem de 300 metros utilizando um circuito integrado que não é muito comum atualmente. L1 consta de 3 espiras de fio23 com diâmetro de 8mm, L2 consta de 2 espiras de fio 23 com diâmetro de 3 mm. L3 tem 8 espiras de fio 23 num ferrite de 5 mm de diâmetro. XRF1 é um microchoque de 220 uH e XRF2 um microchoque de 100 uH. A alimentação é feita por pilhas médias ou grandes.
| Clique na imagem para ampliar |
