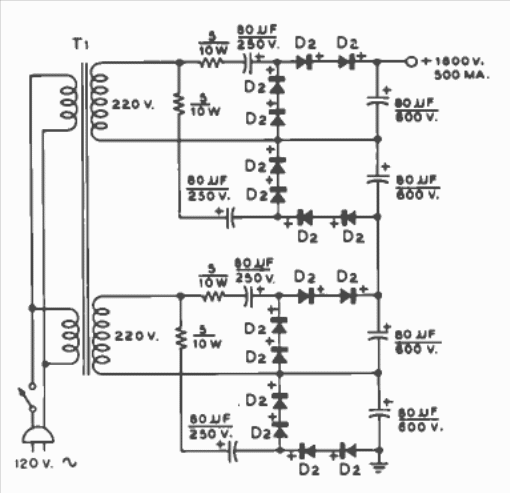

Este circuito é indicado para a alimentação de transmissores e amplificadores valvulados que exijam tensões de placa de 1600 V. O circuito faz uso de dois transformadores e os diodos devem ser os 1N4007 ou equivalentes. A corrente máxima é de 450 mA o que resulta numa potência da ordem de 400 W para o circuito.
