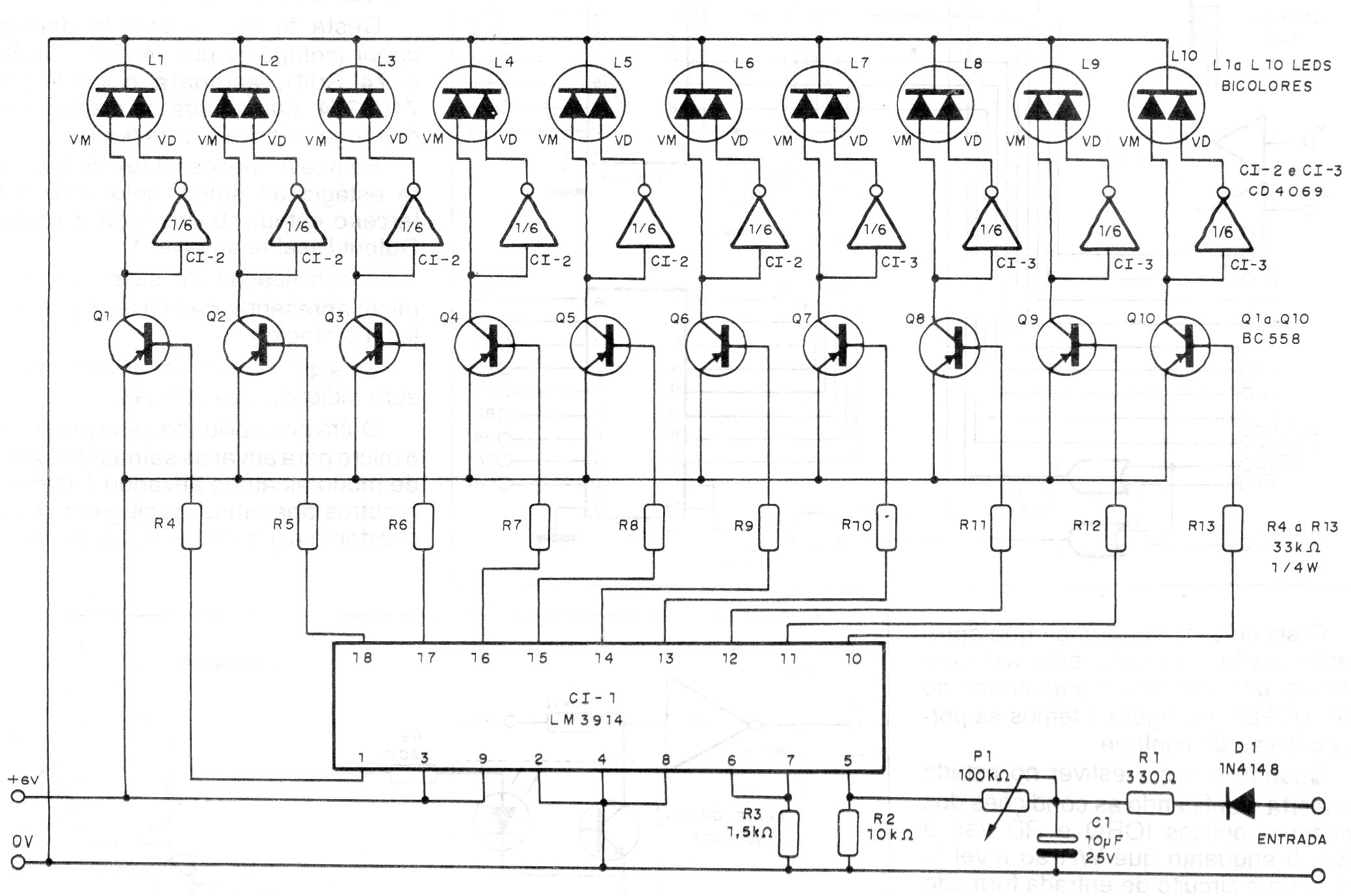

Baseado no conhecido LM3914, este circuito tem uma etapa transistorizada e de inversores acionando LEDs bicolores. O circuito pode ser alimentado com uma tensão de 6 a 12 V e o ajuste do ponto de funcionamento é feito em P1.
| Clique na imagem para ampliar |
