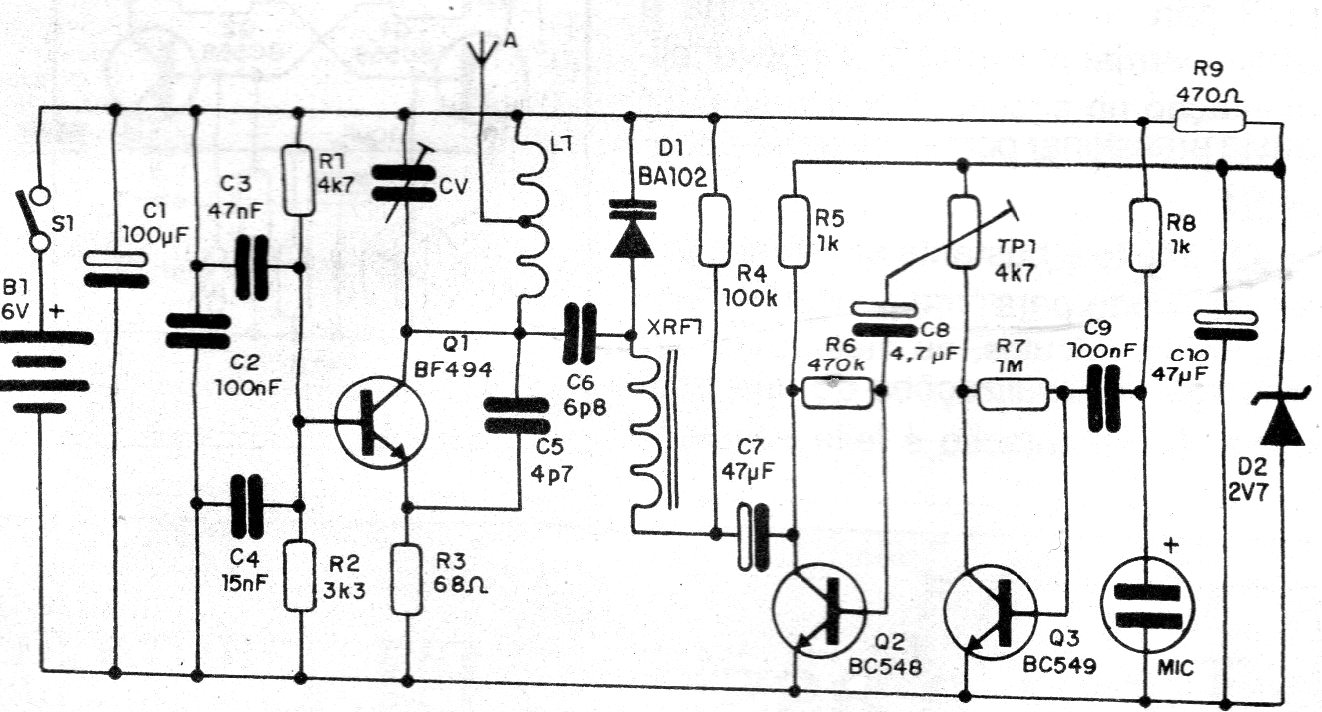

Encontramos este circuito de transmissor que possui uma etapa de altíssimo ganho para um microfone de eletreto funcionando como superouvido numa publicação de 1992. O circuito tem um alcance da ordem de 100 metros e é alimentado por 4 pilhas comuns. A bobina consiste em 2 + 2 espiras de fio 24 ou 26 em forma de 1 cm sem núcleo. A antena tem de 15 a 40 cm de comprimento.
| Clique na imagem para ampliar |
