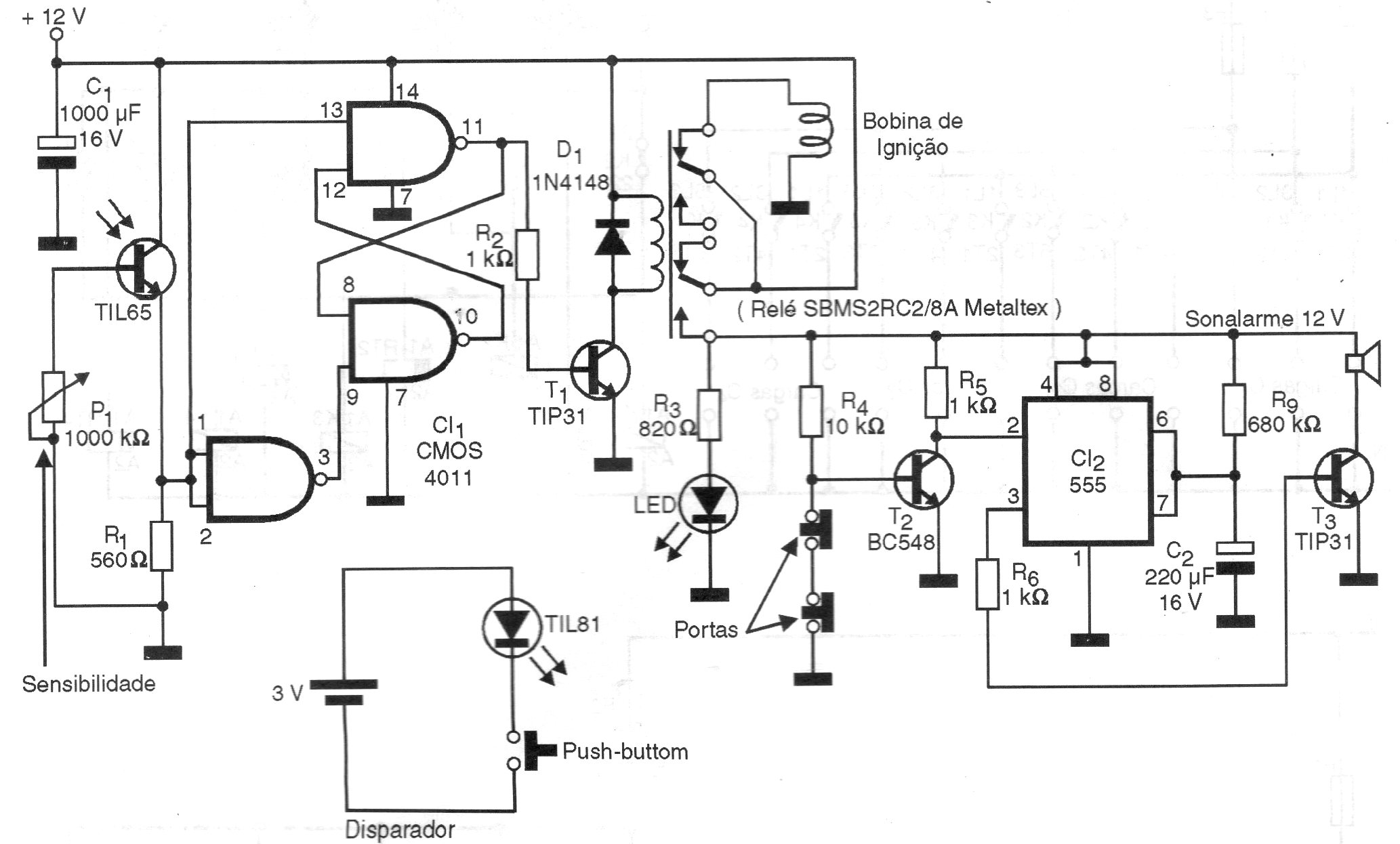

Este alarme tem um sistema de desarme com um LED num chaveiro. O sensor fica escondido junto ao vidro ou em outro local. O circuito é de uma publicação de 1998 e já incorpora um sistema de aviso sonoro com um oscilador com o 555. O circuito disparado produzirá som por 3 a 4 minutos dependendo de C2 e a sensibilidade do sensor é ajustada em P1.
| Clique na imagem para ampliar |
