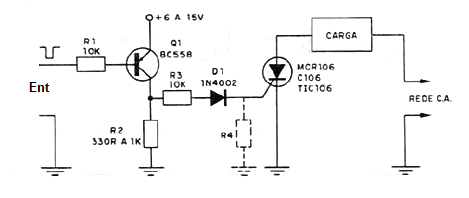

Na figura abaixo temos o modo de se fazer uma interface simples que permite disparar SCRs e também TRIACs sensíveis a partir de saídas de microcontroladores. A corrente de disparo deste circuito depende de R3 que, para o caso de TRIACS deve ser reduzido para 470 ohms. Veja que o setor de alta tensão e o setor de baixa tensão possuem terras em comum, o que significa que não há isolamento entre o microcontrolador e a rede. A rede pode ser tanto de 110 V como 220 V. R4 pode ser necessário quando forem usados SCRs sensíveis como o TIC106 e seu valor estará entre 1k e 4k7. A corrente de entrada deste circuito é da ordem de microampères e o disparo se faz no nível baixo da saída do microcontrolador.
