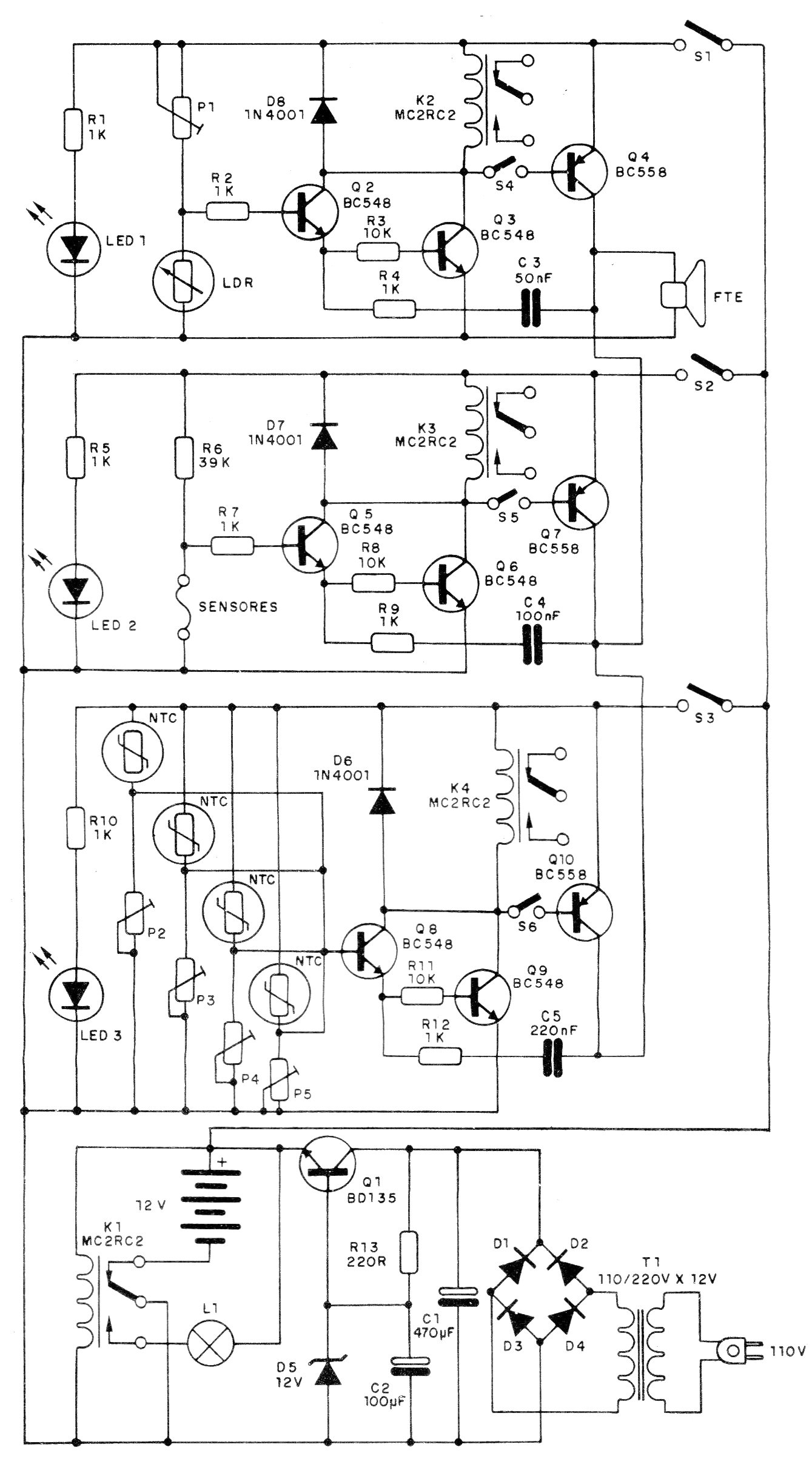

Este circuito, de uma publicação de 1988, utiliza diversos tipos de sensores e relés párea o acionamento de sistemas de aviso. O circuito pode utilizar sensores de passagem, sensores de interrupção e também NTCs. Inclui-se ainda um sistema para carga permanente de uma bateria que alimenta o circuito a partir de fonte da rede local.
| Clique na imagem para ampliar |
